Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Modelnummer: | XY300 | Het boren Diepte: | 1100m (NQ) |
|---|---|---|---|
| Boordiameter: | Bq-HK | DE LENGTE VAN DE BOORpijp: | 4.2m |
| Gebruik: | De geologie en Minerale Exploratie | HET BOREN METHOLD: | Modderboring |
| Max spilsnelheid: | 30-1050r/min | Motormacht: | 48kw@1500rpm |
| MODDERpomp: | BW250/BW160 | Het boren hoek: | 90-75 |
| Markeren: | het boormateriaal van de diamantkern,de hydraulische machine van de kernboring |
||

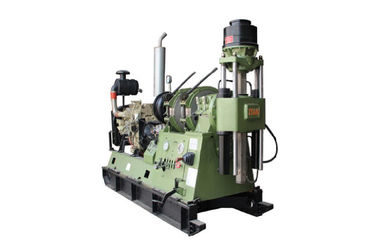

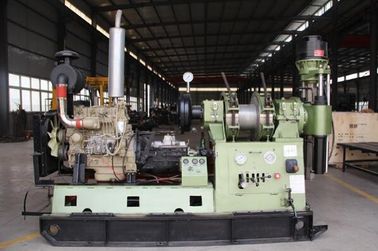

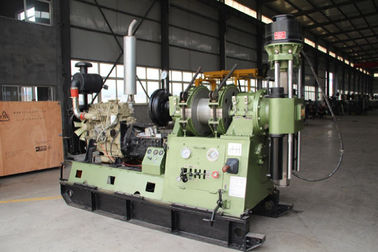

De Geologie van hoge Prestatiesdiamond core drill rig for/Minerale Exploratiekern die x-y-44A boren
Toepassing
Als astype boringsinstallatie, neemt de x-y-44A installatie van de kernboor diamantbeetje of wolfram-carbide - het getipte beetje wordt gericht op een waterrem. Het wordt gevoed met dubbele cilinders die veel langer reizen. Zijn olie wordt voorzien in twee tegenovergestelde richtingen door hydraulische spinschijf van een hydraulisch slot. Het wordt wijd gebruikt in de exploratie van de techniekgeologie, hydrologie goed borend en basisstapeltechniek (kernboring, goed het boren, stapelboring).
Er zijn één ding het waardige opmerken. De installatie van de kernboor keurde nieuwe technologie goed. De technologie kan in talrijke modellen, in het bijzonder op de pijp van de grote diameterboor worden gebruikt. Deze technologie is vrij efficiënt om de boringsefficiency te verbeteren.
Kenmerken
1. Er zijn meer snelheidsrang (8 rangen), redelijke snelheidswaaier en hoge torsie terwijl met lage snelheid. Max. torsie is tot 3200 N•m (2358 lbf•voet). De installatie x-y-44A wordt van de kernboor aangepast bij kern het boren met tungalloy-carbid-getipte en van de diamantolie evenals techniek de geologieexploratie, hydrologie goed borend en basisstapeltechniek.
2. Met grote asi.d. 93mm (3,66 duim), wordt de boor gevoed met dubbele hydraulische cilinders met veel langere slag tot 600mm (23,62 duim). Met sterk technologisch aanpassingsvermogen, kan de installatie op velen gebied, vooral op de staafboring die van de grote diameterboor, (bovenste gedeelte die uitboren) worden aangepast kern met draadlijn halen. Aldus is het efficiënter in het verbeteren van boringsefficiency met minder defect in gat.
3. Met krachtige het boren capaciteit voor de installatie van de kernboor, tot komt de geschatte het boren diepte, 000m (39,37 duim) met 71mm (2,80 duim) telefoonlijn die boorstaaf uitboren.
4. Het licht in gewicht, en demonteert in fine capaciteit, kan de installatie in tien delen gemakkelijk worden ontmanteld; het grootste apparaat is in 300 kg (661,5 pond). De gehele boor is in 2150kg (4741 pond), kan het gemakkelijk vooral op berggebied worden bewogen.
5. Vastgeklemd met Belleville-de lente en losgemaakt met hydraulische cilinder, wordt de hydraulische klem goedgekeurd met drie-kaken het zelf centreren. Het is in sterke en regelmatige het vastklemmen kracht.
6. Deze installatie van de kernboor is uitgerust met een waterrem voor regelmatige en vlotte diep gatenboring.
7. Voorziend olie van een simplextoestelpomp, is het gemakkelijk voor installatie en verrichting; lager in energieverbruik en in lage olietemperatuur van hydraulisch systeem; de installatie van de kernboor is zonder twijfel in regelmatige boring. De oliepomp met handbediening kan in gebruik worden gezet om de boringshulpmiddelen in gat op de machtsmotor te hijsen die er niet in slagen te werken.
8. Met compacte structuur en redelijke lay-out, met alle blootgestelde componenten, en met niet overlapte degenen, is het geschikt voor onderhoud.
9. Met laag zwaartepunt en lange reizende afstand tot 460mm (18,1 duim), is de installatie betrouwbaar en stabiel in hoge snelheidsboring.
10. Het is gemakkelijk krijgen om de voorwaarden in gat met een meter van de mierentrilling te kennen. Minder in werkende handvatten, de installatie kunnen geloofwaardig en buigzaam worden in werking gesteld.
11. De installatie van de kernboring kan regelmatig en veilig in diep gatenboring werken
12. Door met enige of dubbele toestellen te werken, zijn er een lage consumptie van energie en een lage temperatuur van hydraulisch systeemolie.
13. In gevallen van de macht uit orde, kan de hand die oliepomp winden worden gebruikt om de boringshulpmiddelen te hijsen.
14. Zoals voor zijn structuur, is deze installatie van de kernboor compact en redelijk.
15. Het is gemakkelijk om de gatenvoorwaarde met een anti-vibration instrument met lange levensuur te beheersen
1. Boorcapaciteit
(1) kernboring
| Boor Rod Varieties | Boor Rod Type | Boordiepte | |
| Planer binnen en uit | Ф43×6mm (duim Ф1.69×0.24) | 1400 m (4592feet) | |
| Boor Rod Made in China | Ф54×6 mm (duim Ф2.13×0.24) | 1000 m (3280feet) | |
| Ф67×6 mm (duim Ф2.64×0.24) | 830 m (2722feet) | ||
| Dik gemaakte Binnen | Ф50×5.5 mm (duim Ф1.97×0.22) | 1300 m (4264feet) | |
| Ф60×6 mm (duim Ф2.36×0.24) | 950 m (3116feet) | ||
| Het halen van Kern met Draadlijn | Ф55.5×4.73mm (Ф2.19×0.19inch) | 1400 m (4592feet) | |
| Ф71×5 mm (duim Ф2.80×0.20) | 1000 m (3280feet) | ||
| Ф89×5 mm (duim Ф3.50×0.20) | 800 m (2624feet) | ||
| DCDMA (Diamond Core Drill Van fabrikantenAssociation) gemaakte de Boorstaaf |
Dik gemaakte Binnen | BW | 1250 m (4100feet) |
| NW | 1000 m (3280feet) | ||
| HW | 660 m (2165feet) | ||
| Het halen van Kern met Draadlijn | BQ | 1400 m (4592feet) | |
| NQ | 1100 m (3608feet) | ||
| HK | 750 m (2460feet) | ||
(2) hydrogeologie die goed boren
| Boor Rod Type | Boorgat Dia. | Het boren Diepte |
| 60mm (2,36 duim) (Dik gemaakte buiten) | 200 mm (7,87 duim) | 800 m (2624 voet) |
| 73mm (2,87 duim) (Dik gemaakte buiten) | 350 mm (13,78 duim) | 500 m (1640 voet) |
| 89mm (3,5 duim) (Dik gemaakte buiten) | 500 mm (19,69 duim) | 300 m (984 voet) |
(3) de Boring van de stichtingsstapel
Het boren gatendia. buiten dik gemaakte de boorstaaf met van 89 mm (3,50 duim).
Losse vorming: 1000 mm (39,37 duim)
Harde vorming: 600 mm (23,62 duim)
Het boren Diepte: 100 m (328 voet)
2. Het boren Engel: 0° ﹣ 360°
3. Machtsmotor
Electromotor y225s-4 37KW (49.62HP) 1480 r/min
Dieselmotor Deutz F6L 912 82KW (110HP) 1500 r/min
4. Rotator
Type: Voedend met dubbele oliecilinders hydraulische druk, die mechanisch roteren.
As I.D: 93 mm (3,66 duim)
Snelheid van as:
| Snelheid van Macht Eng. (r/min) | 1480 (voor kernboring) |
| Positieve Met lage snelheid (r/min) | 83, 152, 217, 316 |
| Positieve Hoge snelheid (r/min) | 254, 468, 667, 970 |
| Negatieve Snelheid (r/min) | 67, 206 |
Max. Torsie van as: 3.2 KN·m (2358 lbf·voet)
Asslag: 600 mm (23,62 duim)
Max. het Opheffen kracht van as: 120 KN (26976 lbf)
Max. Duw van as: 90 KN (20232 lbf)
5. Hijstoestel van de installatie van de kernboor
Vorm planetarische tandwieloverbrenging
Dia van de draadkabel: 17,5 mm (0,69 duim) of 18,5 mm (0,73 duim)
Trommelcapaciteit voor kabel (170 kg/mm2 gelijkwaardig aan 241839 lb/inch2):
(17.5mm staalkabel) 110m (360,8 voet)
(18.5mm staalkabel) 90m (295,2 voet)
Max.Lifting dwing (enige kabel): 45 KN (10116 lbf)
Het opheffen snelheid van de draadkabel
Machts eng snelheid m/s van 1000r/min 0,47, 0,86, 1,22, 1,78 (1,54, 2,82, 4,00, 5,84 feet/s)
Machts eng snelheid 1500r/min 0,70; 1.29; 1.84; 2.68 m/s (2,30, 4,23, 5,90, 8,79 feet/s)
Machts eng snelheid 1700r/min 0,805, 1,485, 2,12, 3,08 m/s (2,64, 4,87, 6,95, 10,10 feet/s)
6. Koppeling
Vorm: De droge enige koppeling van de spaanderwrijving
7. Versnellingsbak
Vorm: glijdende versnellingsbak (4 snelheden zijn positief en 1 is negatief).
8. Oliepomp
Vorm: Enige Toestelpomp
Verplaatsing: 32+12 l/min. (8.5+3.2 Gallons van de V.S./min)
Werkdruk: 0-8 MPa (0-1160 psi)
Max. Druk: 12 MPa (1740 psi)
9. Waterrem van de installatie van de kernboor
Het werk snelheid (r/min): 700-800
De enige snelheid van kabelcompensational: 3-8 m/s (9.84-26.2 feet/s)
De enige lading van kabelcompensational: 45 KN (10116 lbf)
10. Boorkader
Type van vorm het glijdende steunbalken (met glijdende basis)
Boor achterwaartse slag: 460 mm (18,11 duim)
11. Afmetingen (L×W×H): 3030×1100×1890 mm (119.3×43.3×74.4-duim)
12. Gewicht van boor (zonder machtseenheid): ongeveer 2150 kg (4741 pond)
13. Max. Gewicht kwijt te schelden apparaten: 300 kg (662 pond)
De dienst
In ons systeem van de latere verkoopdienst, zetten wij strikt perfect controlesysteem volgens ISO-9000 reeksen, in dit systeem op, lossen het de technologiedatum en probleem oplossing op en de preventieve maatregelen zullen in om het even welk worden verstrekt handhaven project, zullen alle vervangstukken in nieuwe OEM producten met installatieinstructies, verpakkingslijst, de instructie van de fabrikant, kwalificatie en Garantiecertificaat worden gebruikt.
Wij verstrekken „één materiaal & één geval, de eindeloze dienst, namelijk begint de latere verkoopdienst van de ordebevestiging, jongstleden voor het beroepsleven van het materiaal.
