Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Type: | De Installatie van de kernboring | De Capaciteit van de dillediepte: | 1500M (BQ) |
|---|---|---|---|
| Gatendiameter: | BQ, NQ, HK, PQ | Boorhoek: | 45°-90° |
| Max Rotation Toque: | 4650N.m | Toepassing: | mijnbouw |
| Motor: | Cummins 6CTA8.3-C195 | Trekkracht achtercapaciteit: | 30kN |
| Brutogewicht: | 10000kg | Motormacht: | 145kw |
| Grootte: | 6250 × 2220 × 2730 mm | ||
| Markeren: | de machine van de kernboring,het boormateriaal van de diamantkern |
||

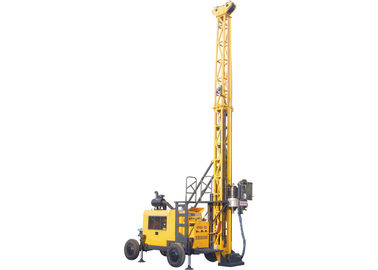

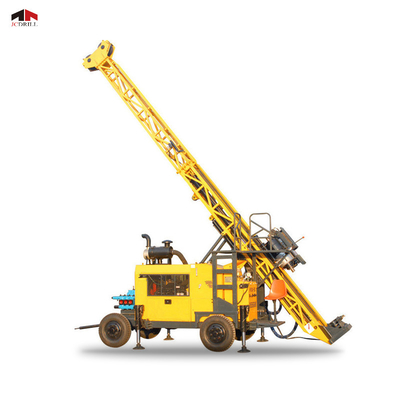

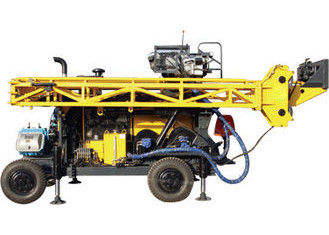

De aanhangwagen zette draagbare van de de diamantkern van JCD1500 Volledige Hydraulische de boringsinstallatie met BQ 1500m het boren capaciteit op
Toepassing
JCD1500 de nieuwe model volledige hydraulische installatie van de kernboor het geavanceerd is is een typische hydraulische boorinstallatie op wielaanhangwagen, in binnen- en buitenland met verwijzingstechniek van zelfde vriendelijk materiaal. De boorinstallatie heeft een redelijk ontwerp en superieure prestaties. Het is gemakkelijk voor verrichting en onderhoud.
JCD1500 de hydraulische boorinstallatie op wielaanhangwagen wordt hoofdzakelijk gebruikt voor het geneigde en rechte gaten boren. Het zou voor exploratie en het naar bodemschatten zoeken van de geologie, metallurgie, steenkool, de vernietigingsindustrie, hydrologie en op andere de industrieëngebieden kunnen worden gebruikt. Het is een installatie van de kernboring door diamant en carbide-getipte hoofdzakelijk beetjes te gebruiken. Het juiste gebruik en het redelijke onderhoud konden de beste verrichting en de prestaties met beschikbaarheid waarborgen en snakken beroepsleven. Daarom zouden alle klanten het handboek voor verrichting en onderhoud strikt moeten volgen. Al verlies, zoals materiaalschade en lichamelijk letsel en enz., van de volgende oorzaken, zou de klanten van hun eigen actie moeten de oorzaak zijn.
·Om het even welke toepassing voorbij die beschreven in dit handboek.
·Om het even welke verandering in het materiaal presumptuously op hun.
·Om het even welke verrichting of prestaties strijdig met de de veiligheidsinstructie en verordening en/of om het even welk gebruik niet na de vereisten van het handboek.
·Om het even welk onderhoud aan de algemene machine en aan elke component tegen de vereisten.
Kenmerken
De boorinstallatie keurt het volledige hydraulische drijven, band sleep-type goed, zodat is het een typische hydraulische boorinstallatie op wielaanhangwagen. Het boorhoofd wordt gedreven door veranderlijke motor met functie van two-speed mechanische toestelverschuivingen, stepless snelheidsverandering met een geavanceerde en eenvoudige structuur. Het boorhoofd wordt gevoed en met een systeem die de holle as en oliecilinder verbinden aan ketting gedreven. Het systeem heeft de functie, als de zuigerstangen die van oliecilinder één bepaalde afstand bewegen, boor het hoofd bewegen zich de afstand zullen verdubbelen. De mast zou binnen de waaier van hoek 0 tot 90 graad kunnen worden aangepast zijn boorgat met een laag zwaartepunt en een goede stabiliteit van de algemene eenheid. De installatie voorziet exploitant van een aardig gezichtsveld en wijd en een comfortabele arbeidsvoorwaarde. De installatie kijkt mooi in algemene structuur en neemt de georiënteerde ontwerpgedachte van mensen op.
(1) betrouwbare Prestaties
Baserend op de richtlijn van het kopen van het kritieke hulpmateriaal internationaal, zijn de dieselmotor, de hydraulische pomp, de belangrijkste kleppen, de motoren, de kruippakjereductiemiddelen en de belangrijkste hydraulische vervangstukken allen in binnen- en buitenland goedgekeurde beroemde merkenproducten.
(2) Installatie van de hoog rendement de Hydraulische Boor op Wielaanhangwagen
Met grote torsie, de toewijzing van de hoge machtseenheid en met redelijk structuurontwerp en geavanceerde verrichtingsmethode en 6 meters (19,7 voet) lengte van boorstaaf, waarborgen al deze de hoge de verrichting en de prestatiesefficiency van de boorinstallatie.
(3) Milieubescherming
Met lagere verontreinigende emissie van dieselmotor, professioneel geluidsdempend ontwerp, is de boorinstallatie volledig geschikt voor stedelijke verrichting en prestaties.
(4) energie - Installatie van de besparings de Hydraulische Boor op Wielaanhangwagen
Goedkeurend de geavanceerde techniek van de ladings gevoelige controle, heeft de boorinstallatie de machtsconsumptie en de hittegeneratie op het laagste niveau verminderd. Met een elegant overzicht, een compacte structuur, betrouwbare prestaties en een verrichting gemakkelijk, het het prioritaire materiaal is dat in de volledige hydraulische installatie van de kernboor van huidige binnenlandse markt moet worden geselecteerd.
Specificatie
De cijfers in deze lijsten zijn berekend, gebaseerd op gebiedservaringen, en gekund redelijk worden verwacht. De daadwerkelijke het boren capaciteit zal afhangen van gebruikte in-greephulpmiddelen en voorwaarden, het boren technieken en materiaal.
| Dieselmotor | Model | Cummins 6CTA8.3-C195 (turbocharged en gekoeld lastenwater) |
| Verplaatsing | 8.3L (2,19 Gallons van de V.S.) | |
| Macht | 145kW (195HP) | |
| Geschat t/min (Fabriek die plaatsen) | 2200rpm | |
| Het boren Capaciteit | BQ | 1500 m (4920 voet) |
| NQ | 1300 m (4264 voet) | |
| HK | 1000 m (3280 voet) | |
| PQ | 680 m (2230 voet) | |
| Boorhoofd | Omwentelingsmotor | Dubbele Hydraulische Motoren – veranderlijke en Omkeerbare Maker: Sauer-DANFOSS |
| T/min | Verandering 0-1145 t/min van twee Verschuivingenstepless | |
| Verhoudingen | 1st 8.776:1 tweede 2.716:1 | |
| Hoofdopener | sidewise glijdende manier met hydraulische aandrijving | |
| Hydraulische Klem (PQ) | Hydraulisch geopend, de Schijflente het Vastklemmen, de normaal Gesloten Capaciteit van de Type Asholding van 222 400 N | |
| Max. Torsie | 4650 N·m (3427 lbf·voet) | |
| Greepdiameter | 121 mm (4,76 duim) | |
| Max. het Opheffen capaciteit van As | kN 150 (33720 lbf) | |
| Max. het Voeden Macht | kN 75 (16860 lbf) | |
| Primair Pomppakket | De as Triplex pomp van de Zuiger veranderlijke verplaatsing voor het drijven van Boor Hoofdomwenteling, Hoofdhijstoestel, Modderpomp & Lijnkruk. | Maker: DANFOSS 1st Pomp: 150LPM bij de Pomp van 28.5MPa tweede: 120LPM bij de Pomp van 25MPa derde: 102 LPM bij 25MPa |
| Hydraulische Tank | Capaciteit | 420 L (111 Gallons van de V.S.) |
| Het hijsen van Snelheid (enige draad) | 38-70m/min (naakte trommel) | |
| Capaciteit van Leiding | Het hijsen van kracht (enige draad) | 77kN (17310 lbf) |
| Hijstoestel | De Diameter van de staaldraad | 18 mm (0,71 duim) |
| De Lengte van de staaldraad | 50 m (164 voet) | |
| Het hijsen van Snelheid (enige draad) | 164m/min (naakte trommel) | |
| Capaciteit van Draadlijn | Het hijsen van Kracht (enige draad) | kN 12 (2698 lbf) (naakte trommel) |
| Hijstoestel | De Diameter van de staaldraad | 6 mm (0,24 duim) |
| De Lengte van de staaldraad | 1500 m (4920 voet) | |
| Masthoogte | 11 m (36 voet) | |
| Mast het Aanpassen Hoek | 0°-90° | |
| Het boren Hoek | 45°-90° | |
| Mast | Het voeden Slag | 3800 mm (150 duim) |
| Slipslag | 1500 mm (59 duim) | |
| Voertrekkracht | 15000kg (33075 pond) | |
| Voerduw | 7500kg (16538 pond) | |
| Rod Pull | 3m of 6m (9.84feet of 19.68feet) | |
| De Voetklem van de modderpomp | Type | Vergeldende Pomp Triplex Duiker |
| Model | BW250 | |
| Slag | 100mm (3,9 duim) | |
| Outputvolume | 250.145, 90, 52 L/min. (66, 38, 24, 14 Gallons van de V.S./min) | |
| Lossingsdruk | 2.5, 4.5, 6.0, Mpa 6.0 (363, 653, 870, 870 psi) | |
| Het vastklemmen Werkingsgebied | 55.5-117.5 mm (2.19-4.63 duim) door gat Ф154mm (6,06 duim) | |
| Andere | Gewicht | 10000 Kg (22050 pond) |
| Het werk Dimensies (L × W ×H) | 5652×2130×10200mm (222.5×83.9×401.6-duim) | |
| Vervoerdimensies (L × W ×H) | 5970×2130×2730mm (235×83.9×107.5-duim) | |
| Vervoermanier | Bandtype |
Klantengeval
De dienst
In ons systeem van de latere verkoopdienst, zetten wij strikt perfect controlesysteem volgens ISO-9000 reeksen, in dit systeem op, lossen het de technologiedatum en probleem oplossing op en de preventieve maatregelen zullen in om het even welk worden verstrekt handhaven project, zullen alle vervangstukken in nieuwe OEM producten met installatieinstructies, verpakkingslijst, de instructie van de fabrikant, kwalificatie en Garantiecertificaat worden gebruikt.
Wij verstrekken „één materiaal & één geval, de eindeloze dienst, namelijk begint de latere verkoopdienst van de ordebevestiging, jongstleden voor het beroepsleven van het materiaal.
