Productdetails:
|
Modelnummer: | JCD1000 | Afmeting: | 5100×2200×2650mm |
---|---|---|---|
Drilingsdiameter: | BQ, NQ, HK, PQ | Het boren Diepte: | Max.1000m |
Gewicht: | 9300kgs | Macht: | Dieselmotor |
Kleur: | Aangepast | De diameter van de boorpijp: | BQ, NQ, HK, PQ |
Hoog licht: | 1000m de boringsinstallatie van de diamantkern,de koude installatie van de de kernboring van de mijnbouwdiamant,de koude installaties van de de kernboor van de mijnbouwdiamant |
>> Inleiding

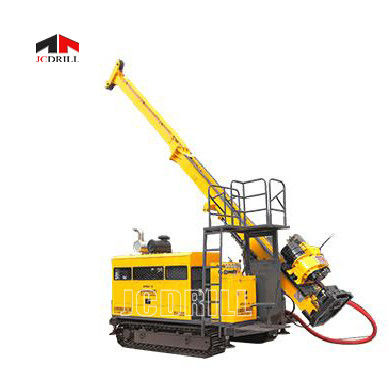

>>JCD1000 de hydraulische installatie van de kernboring van volledige hydraulisch en rotator de technologie van telefoonlijn goedkeurde die uitboren, is de dominante typeinstallatie voor stevige minerale stortingen naar bodemschatten zoekend in ontwikkelde provincies in de wereld geweest. Het is ook de ontwikkelende richting van het boren techniek en boormateriaal in China. De installatie van de kruippakjeboring keurt het volledige hydraulische drijven goed, reizend met kruippakjes zelf. Het boorhoofd wordt gedreven door veranderlijke motor met functie van two-speed mechanische toestelverschuivingen, stepless snelheidsverandering met een geavanceerde en eenvoudige structuur. De rotator wordt gevoed en met een systeem die de as en oliecilinder verbinden aan ketting gedreven. |
>>Het zou op exploratie en perspectief op de geologie, metallurgie, steenkool, aardolie, aardgas, grondwater kunnen worden toegepast en
andere industrieën.
>>De installatie van de de kernboring van JCD1000 hydraulische is uitgerust met een drijfpomp van de reeksmotor. Het voeden en het opheffen van rotator
in de structuur van cilinder gedreven worden die direct, met een 3.5m (11,5 voet) duwt slag. De omwenteling van as wordt gedreven door a
enige motor. Het heeft vier mechanische verschuivingen van waaier van snelheden, en de snelheid zou hydraulisch met torenspitsen kunnen worden aangepast
verandering. De hydraulische geologische boorinstallatie is eenvoudig in structuur. Het is licht en gemakkelijk voor overbrengen; de mast heeft de functies
van het glijden en wat betreft grond; de as hief en verminderde met hydraulische cilinder op; het zou voor vervoer kunnen worden gevouwen en
verhuizing. Het asgat is in grote diameter.
>> Voordeel
Betrouwbare Prestaties
Baserend op de richtlijn van het kopen van het kritieke hulpmateriaal internationaal, de dieselmotor, de hydraulische pomp,
de belangrijkste kleppen, de motoren, de kruippakjereductiemiddelen en de belangrijkste hydraulische vervangstukken zijn allen thuis goedgekeurde beroemde merkenproducten
en in het buitenland.
De Boringsinstallatie van het hoog rendementkruippakje
Met grote torsie, de toewijzing van de hoge machtseenheid en met redelijk structuurontwerp en geavanceerde verrichtingsmethode en 6 meters
(19,7 voet) de lengte van boorstaaf, al deze waarborgt de hoge de verrichting en de prestatiesefficiency van de boorinstallatie.
De Milieubescherming Hydraulische Installatie van de Kruippakjeboor
Met lagere verontreinigingslossing van dieselmotor, professioneel geluidsdempend ontwerp, is de boorinstallatie geschikt voor stedelijke verrichting
en prestaties.
Energie - de Installatie van de besparingsboring
Goedkeurend de geavanceerde techniek van de ladings gevoelige controle, heeft de boorinstallatie de machtsconsumptie en de hittegeneratie verminderd
op het laagste niveau.
Met een elegant overzicht, een compacte structuur, betrouwbare prestaties en een verrichting gemakkelijk, zou het het prioritaire materiaal moeten zijn om te zijn
geselecteerd in de volledige hydraulische installatie van de kernboor van huidige binnenlandse markt.
>> Specificatie
Dieselmotor van installatie van de de kernboring van JCD1000 de hydraulische | Model | Cummins 6BTA5.9-C180 (turbocharged en gekoeld lastenwater) |
Verplaatsing | 5.9L (1,56 Gallons van de V.S.) | |
Macht | 132Kw (180HP) | |
Geschat t/min (Fabriek die plaatsen) | 2200rpm | |
Het boren Capaciteit van hydraulische geologische boorinstallatie | BQ de hydraulische installatie van de kernboring | 1000m (3280feet) |
NQ de hydraulische installatie van de kernboring | 700m (2296 voet) | |
Geologische de boorinstallatie van HK | 500m (1640 voet) | |
PQ hydraulische geologische boorinstallatie | 300m (984 voet) | |
Omwentelingsmotor | Hydraulische motor-Veranderlijke Maker: Sauer-DANFOSS | |
T/min | Vier Verschuivingentorenspitsen veranderen 0-1100 t/min | |
Verhoudingen | 1st het 4.519:1 vierde 2.652:1 van het 14.422:1 tweede 8.171:1 derde | |
De boringsinstallatie van de boor Hoofdjcd1000 hydraulische kern | Hoofdopener | Het draaien stijl, aangedreven Handboek |
Hydraulische Klem (PQ) | Hydraulisch geopend, de Schijflente het Vastklemmen, normaal de C Gesloten Capaciteit van de Type Asholding van 222 400 N | |
Max. installatie van de Torsie hydraulische geologische boor | 3700 N·m (2727 lbf·voet) | |
Greepdiameter | 121 mm (4,76 duim) | |
Max. het Opheffen capaciteit van As | kN 150 (33720 lbf) | |
Max. het Voeden Macht de hydraulische installatie van de kernboring | kN 60 (13480 lbf) | |
Veranderlijke de verplaatsings Triplex pomp van de hydraulische pomp Aszuiger voor het drijven van rotator, de pomp van de krukmodder & nivellerende hefbomen. Met ladings ontdekkend systeem. | Maker: DANFOSS 1st Pomp: 148LPM bij de Pomp van 31.5MPa tweede: 120LPM bij de Pomp van 28MPa derde: 50 LPM bij 16MPa | |
De boringsinstallatie van de capaciteitsjcd1000 hydraulische kern | 310 L (82 Gallons van de V.S.) | |
Het hijsen van kracht (enige draad) | 57kN (12814 lbf) (naakte trommel) | |
Het hijsen van Snelheid (enige draad) | 38-70m/min (naakte trommel) | |
Installatie van de hijstoestel de hydraulische geologische boor | De Diameter van de staaldraad | 18 mm (0,71 duim) |
De Lengte van de staaldraad | 50 m (164 voet) | |
Het hijsen van Kracht (enige draad) | 1200 Kg (2646 pond) (naakte trommel) | |
Het hijsen van Snelheid (enige draad) | 60-90m/min (naakte trommel) | |
De Diameter van de staaldraad | 5,3 mm (0,2 duim) | |
1000 m (3280 voet) | ||
Masthoogte | 9.6 m (31,49 voet) | |
Mas Het Aanpassen van Lengtht van de staaldraad Hoek |
0°-90° | |
Het boren Hoek | 45º van horizontaal aan 90ºvertical neer | |
Voertrekkracht | 15000kg (33075 pond) | |
Mast | Voerduw | 6000kg (13230 pond) |
Rod Pull | 3m of 6m (9.84feet of 19.68feet) | |
Het voeden Slag | 3500 mm (137,80 duim) | |
Slipslag | 600 mm (23,62 duim) | |
Type | Vergeldende pomp Triplex Duiker | |
Modderpomp | Model | BW160/10 |
Slag | 70mm (2,76 duim) | |
Lossingsdruk | 2.5, 4.0, 6.5, Mpa 10.0 (363, 580, 943, 1450 psi) | |
Het vastklemmen Werkingsgebied | 55.5-110 mm (2.19-4.33 duim) door gat Φ154mm (6,06 duim) | |
Gewicht (platformtype) | 9300 Kg (20506 pond) | |
Anderen | Afmetingen (L×W×H) | 5100×2200×2650mm (200×86.6×104.3-duim) |
Vervoermanier | Kruippakje |
>> Service&Project overzee
>> Onze Dienst
>>Pre-sale de dienst Handelend als goede adviseur, stelt ons goedgetrainde verkoopgroepen en professioneel technisch team de meeste rationele oplossingen voor onze getaxeerde cliënt vanaf praktisch projectvereiste voor. >>Selecteer geschikt model & aangepast materiaal. >>Sterke technische ondersteuning. De vragen van antwoordcliënten binnen 24 uren. |
>>De dienst tijdens Verkoop Wij hebben verantwoordelijk team van grondstof aan geëindigd - producten, en het tarief van de waarborg100% pas. >>Ontwerp en vervaardigingsproductenbasis van speciale equirement van de cliënt >>Inspecteer elke machine & aangepaste toebehoren strikt vóór levering >>Geschikt informeer cliënt over productievooruitgang. |
>>Na de Verkoopdienst Wij zijn altijd met u in de naverkoopdienst. >>Wij kunnen verwante naverkoopvertegenwoordigers voor het zuiveren en opleiding bij werkplek schikken wanneer het beginnen. >> E-mail, vraag of de huis-aan-huisdienst in later het gebruiken. |
>> Bedrijf
JCDRILL verstrekt hoog gebruikers - van de kwaliteitsmijnbouw & Boring oplossingen, concentreren wij ons altijd op de strategische conceptie van „Overleving door kwaliteit, Ontwikkeling door krediet“.
Wij hebben specilized in onderzoek, ontwikkeling en opbrengst van rots het vernietigen boringsinstallatie, de boringsinstallatie van de waterput, de boringsinstallatie van de diamantkern, de installatie van de ankerboring, en relatieve toebehoren & de boringsdiensten. verstrek constant professionele het boren oplossingen voor alle klanten met ons geavanceerde technologie, uitstekend materiaal, strikte testende middelen en goed de dienstnetwerk, die ons merk „JCDRILL vestigen“ een goed beeld van markt, nu, wij producten van 50% van binnenlandse markt rekenschap geeft en de uitvoer naar meer dan 40 landen geweest, en wij ISO9001 toekenden: 2000 in November, 2002.
Met uitstekende technologie en de stevige mogelijkheden van de marktdienst, hebben wij zowel een correct marketing systeem als uitstekende de dienststeunregeling, die ons helpen vertrouwen van klanten winnen allebei in binnen- en buitenland, wij kunnen de gebruikers van de boringsinstallatie van hoogte ook voorzien - de compressoroplossing van de kwaliteits professionele lucht en de relatieve naverkoopdienst. |
