Op afstand bestuurbare modder roterende diamantdraadkern geotechnische boorinstallatie

Productbeschrijving:

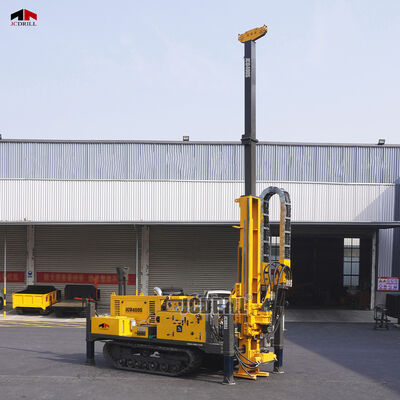

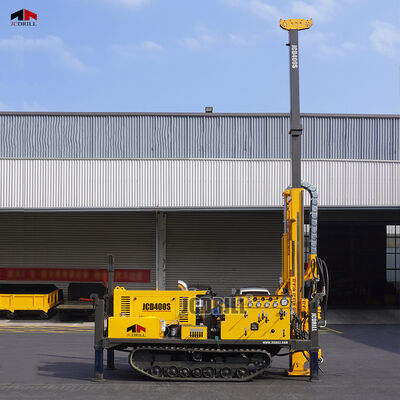

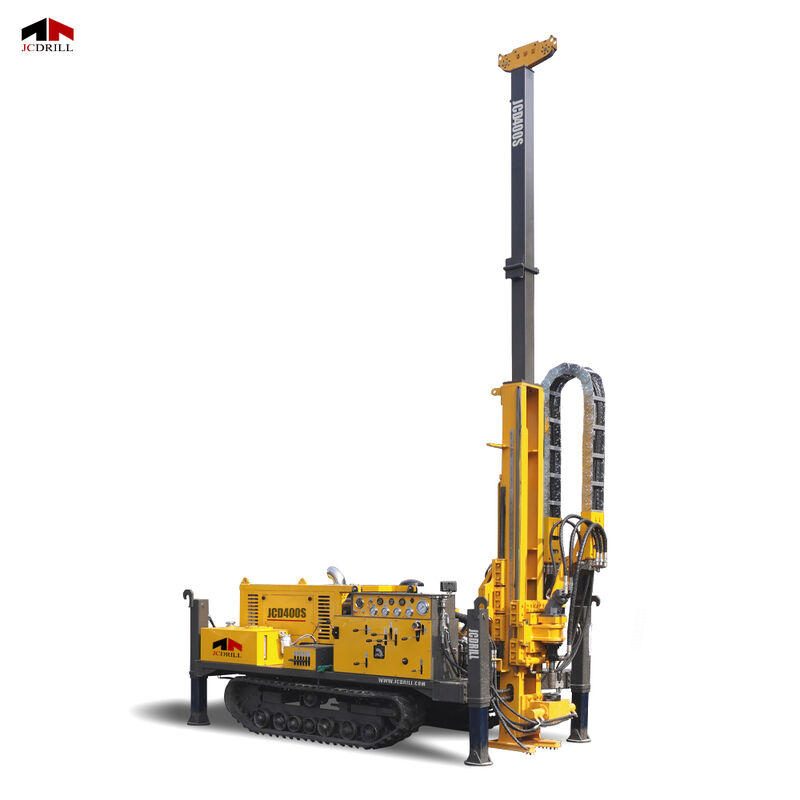

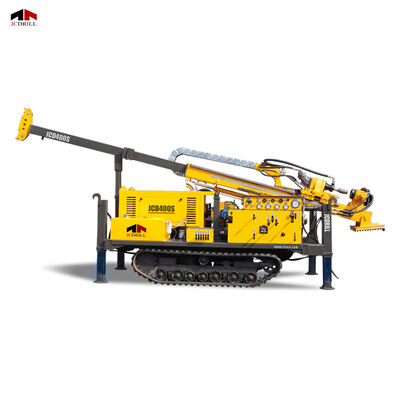

JCD400 is een compacte en volledig hydraulische kernboormachine, ontworpen voor efficiënte mineralenexploratie en geologische kernboorprojecten. Het is vooral geschikt voor diamantboringen met behulp van wireline-kerntechnieken zoals HTW, NTW en BTW. Deze machine is uitgerust met een krachtige YUCHAI turbodieselmotor die 70kW levert bij 2400 RPM, wat zorgt voor een stabiele en sterke vermogensafgifte. Alle boorfuncties, inclusief voeding, rotatie, heffen en  klemmen, worden hydraulisch aangedreven, wat de operationele efficiëntie en controleprecisie aanzienlijk verbetert.

Parameter:

Kenmerken:

>> Het volledig hydraulische systeem zorgt voor betrouwbare krachtoverbrenging en een soepele werking tijdens het hele boorproces. Aangedreven door een 70kW YUCHAI turbomotor, levert de machine stabiele prestaties die geschikt zijn voor langdurig veldwerk.

>> Met zijn grondrakende mast die boorhoeken van 45°–90° ondersteunt, past de JCD400 zich gemakkelijk aan zowel verticale als schuine boorvereisten aan. De machine beschikt over dubbele bedieningsmodi—handmatig en op afstand, wat flexibele en veiligere bediening biedt in besloten of uitdagende terreinen.

>> Een hydraulische voedingsslag van 1900 mm maakt  efficiënte kernbemonstering met minder onderbrekingen mogelijk. De geïntegreerde BW-100 modderpomp biedt instelbaar debiet en druk, waardoor de machine geschikt is voor klei-, zand- en zachte rotsformaties met behulp van slurrycirculatie.

>>Uitgerust met een 600 kg kabeltakelsysteem vereenvoudigt de machine hefoperaties en vermindert de hulp tijd. De sterke mobiliteit en 40° klimvermogen, in combinatie met een compact ontwerp, maken het ideaal voor ruige en afgelegen boorlocaties.

Toepassingen:

1. Mineralenexploratie
Veel gebruikt voor de exploratie van metalen mineralen (bijv. goud, koper, lood-zink) en niet-metalen mineralen (bijv. grafiet, fluoriet).

Levert continue en intacte kernmonsters voor het analyseren van ertsgehalte, structuur en verdeling.

2. Geologisch onderzoek en stratigrafische studies
Hoogwaardige kernmonsters ondersteunen de studie van lithologie, geologische structuren, breuken en geochronologie, en bieden kritieke gegevens voor wetenschappelijk onderzoek.

3. Kolen- en olie- en gasexploratie
Gebruikt in de beginfase van boringen om de dikte van de steenkoollaag, het type gesteente en structurele veranderingen te identificeren.

Helpt bij de karakterisering van reservoirs en de schatting van hulpbronnen.

4. Grondwateronderzoek
Bepaalt de diepte van de aquifer, lithologie en grondwatercondities door middel van kernbemonstering en boorgatgegevens.

5. Geotechnisch onderzoek voor infrastructuurprojecten
Toegepast bij site-onderzoek voor dammen, tunnels, bruggen, spoorwegen en andere grote bouwprojecten.

Levert gegevens over de stabiliteit van de fundering, de ondergrondse structuur en de mechanica van gesteente.

6. Milieu- en geologische risicobeoordeling
Gebruikt voor bemonstering op verontreinigde locaties, grondwatermonitoring of in gebieden die gevoelig zijn voor aardverschuivingen, aardbevingen, enz.

Ondersteunt risicobeoordeling en planning van milieusanering.

Veelgestelde vragen:

V1: Voor welk type boring is de JCD400-machine ontworpen?
A1: De JCD400 is speciaal ontworpen voor diamantkernboringen met behulp van wireline-kerntechnieken zoals HTW, NTW en BTW.

V2: Wat is de maximale boordiepte van de JCD400?
A2: De machine kan een boordiepte van maximaal 500 meter bereiken met BTW-formaat, 400 meter met NTW en 200 meter met HTW.

V3: Welke motor drijft de JCD400 aan?
A3: Hij wordt aangedreven door een 70kW turbodieselmotor van YUCHAI, die werkt bij 2400 RPM, wat zorgt voor stabiele en betrouwbare prestaties.

V4: Is de machine volledig hydraulisch?
A4: Ja, alle belangrijke functies zoals rotatie, voeding, heffen en demping worden hydraulisch aangedreven, wat de operationele efficiëntie en controleprecisie verbetert.

V5: Wat is de voedingsslag en het hefvermogen?
A5: De machine heeft een hydraulische voedingsslag van 1900 mm, met een maximaal optrekvermogen van 14 ton en een neerwaarts vermogen van 7 ton.

V6: Welke soorten boorhoeken kan de mast ondersteunen?
A6: De uit één stuk bestaande grondrakende mast is verstelbaar van 45° tot 90°, waardoor hij geschikt is voor zowel verticale als schuine boringen.

V7: Ondersteunt de JCD400 bediening op afstand?
A7: Ja, hij is uitgerust met een dubbel besturingssysteem – zowel handmatige als afstandsbediening, wat flexibiliteit en verbeterde veiligheid biedt tijdens de bediening.

V8: Hoe mobiel is de JCD400?
A8: De machine kan tot 3,5 km/u reizen en hellingen tot 40° beklimmen, waardoor hij zeer mobiel is en ideaal voor ruige en afgelegen locaties.

V9: Welk type modderpomp is geïntegreerd?
A9: De machine bevat een BW-100 modderpomp, die tot 100 L/min debiet en 7 MPa druk levert, geschikt voor klei-, zand- en zachte rotsformaties.

V10: Is er een kabeltakelsysteem inbegrepen?
A10: Ja, de machine wordt geleverd met een kabeltakelsysteem met een hefvermogen van 600 kg en een kabellengte van 600 meter, dat wordt gebruikt voor hulpheftaken.

V11: Wat zijn de transportafmetingen en het totale gewicht?
A11: De JCD400 heeft een transportafmeting van 4200×2050×2300 mm en weegt 4,3 ton, waardoor hij compact en gemakkelijk inzetbaar is.
