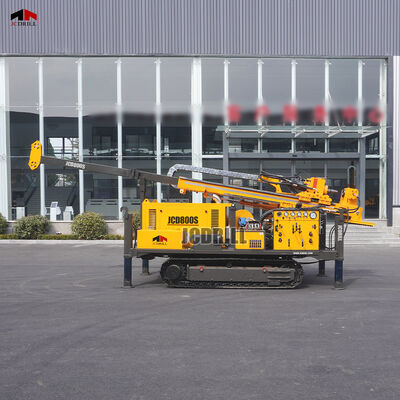

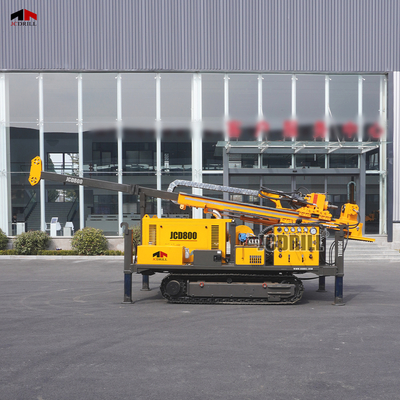

Op rupsbanden gemonteerde op afstand bestuurbare minerale exploratie geologische onderzoek boorkern boorinstallatie

Productbeschrijving:

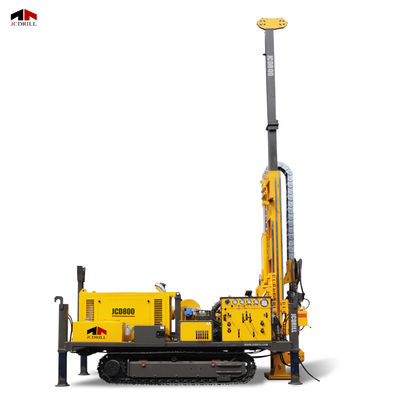

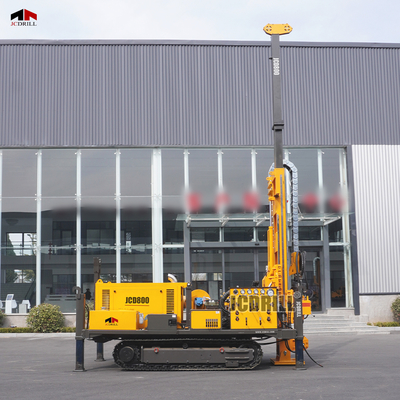

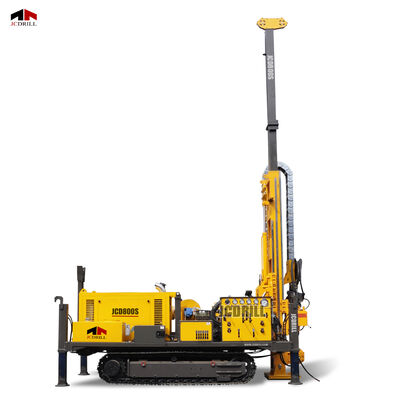

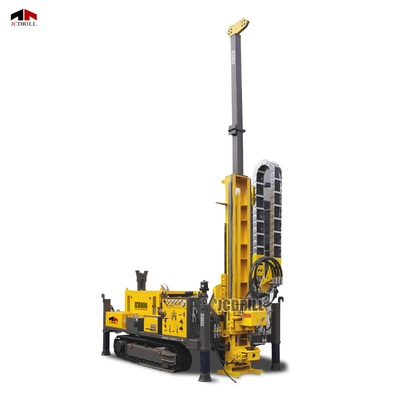

JCD800 is ontworpen voor kernbooroperaties met hoge capaciteit die een grote diepte, hoog koppel en betrouwbare prestaties vereisen in complexe geologische omstandigheden. Deze volledig hydraulische boorinstallatie is afgestemd op draadkernboringen met HTW-, NTW- en BTW-stangen, met boordieptes tot 1000 meter. Aangedreven door een robuuste 118kW YUCHAI turbodieselmotor en ondersteund door een hydraulisch systeem van 280L/min, 28MPa, zorgt de installatie voor een soepele en consistente werking, zelfs in zware veldomgevingen. De mast uit één stuk die de grond raakt, maakt boren onder hoeken van 45° tot 90° mogelijk, terwijl de verlengde 2400 mm voedingsslag en de 24 ton trekkracht hem ideaal maken voor formaties met hoge weerstand en lange boorintervallen.

Parameter:

Kenmerken:

>> JCD800 integreert een 118kW high-output YUCHAI-motor met een hydraulisch systeem van 280L/min, dat een hoge druk en consistent vermogen levert dat voldoet aan de eisen van diepere en langere booroperaties in harde formaties.

>> De verlengde 2400 mm voedingsslag en de sterke trekkracht van 24 ton bieden uitstekende ondersteuning voor uitdagende kernboortaken, terwijl de mast die de grond raakt nauwkeurig boren onder meerdere hoeken van 45° tot 90° garandeert.

>> De BW-150 modderpomp zorgt voor een stabiele en instelbare vloeistofcirculatie (tot 150L/min), terwijl de 900 meter lange kabeltakel met een capaciteit van 800 kg de hefefficiëntie tijdens diepe boringen verbetert. >> Om verschillende veldwerkzaamheden te ondersteunen, bevat de installatie handmatige en afstandsbedieningsmodi.

Toepassingen:

1. Diepe mineralenexploratie
De JCD800 kan tot 1000 meter bereiken en is ideaal voor het nemen van kernmonsters in harde rotsformaties tijdens de exploratie van goud, koper, ijzer of zeldzame aardmineralen.

2. Geotechnisch en technisch site-onderzoek
Geschikt voor diepe funderingsanalyse, beoordeling van de stabiliteit van hellingen en tunnelstudies, met name voor grootschalige infrastructuurprojecten zoals waterkrachtdammen, metro's en bruggen.

3. Wetenschappelijk onderzoek en geologische kartering
Gebruikt door geologische onderzoeksteams voor gedetailleerde analyse van rotslagen, breuklijnen en sedimentgeschiedenis over lange intervallen.

4. Boren in afgelegen en bergachtig terrein
Dankzij de reissnelheid van 3,5 km/u, de klimcapaciteit van 40° en de robuuste structuur presteert de JCD800 betrouwbaar in ruig en oneffen terrein, waaronder plateaus, bossen en bergachtige gebieden.

5. Hoogdruk-, hoogvolume booroperaties
Met een BW-150 modderpomp en een 11kW hydraulische generator aan boord is deze installatie afgestemd op operaties die continue circulatie en stroomvoorziening nodig hebben voor hulpapparatuur op geïsoleerde werklocaties.

Veelgestelde vragen:

V1: Voor welk type boring is de JCD800 ontworpen?
A1: De JCD800 is specifiek ontworpen voor diamantkernboringen met behulp van draadkerntechnieken met HTW-, NTW- en BTW-boorstangen.

V2: Wat is de maximale boordiepte?
A2: Hij kan tot 1000 meter boren met BTW-stangen, 900 meter met NTW en 400 meter met HTW.

V3: Welke motor drijft de JCD800 aan?
A3: Hij wordt aangedreven door een 118 kW YUCHAI turbodieselmotor, die een sterk koppel en duurzaamheid biedt onder zware booromstandigheden.

V4: Wat is de capaciteit van het hydraulische systeem?
A4: Het systeem werkt met een nominale druk van 28 MPa met een debiet van 280 L/min, wat zorgt voor consistente en krachtige prestaties.

V5: Kan de installatie schuin boren?

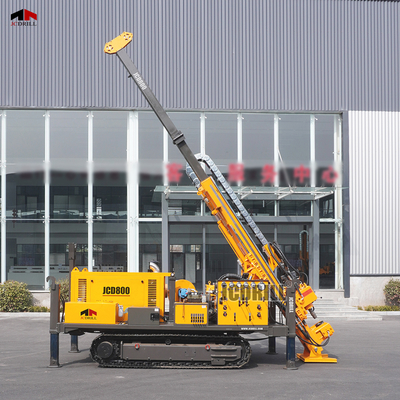

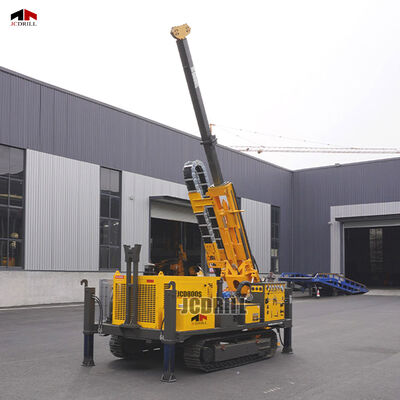

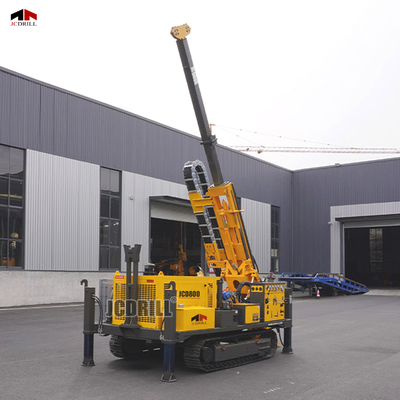

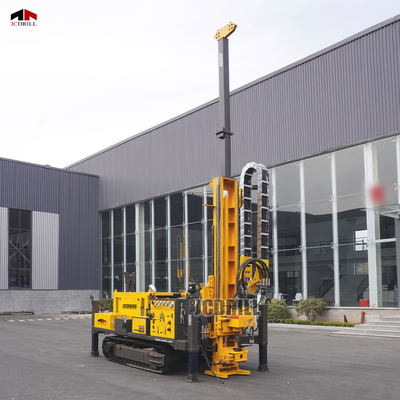

A5: Ja. De mast uit één stuk die de grond raakt, ondersteunt boorhoeken van 45° tot 90°, waardoor zowel verticaal als schuin boren mogelijk is.

V6: Wat zijn de voedingsslag en de trekkracht?
A6: De JCD800 heeft een voedingsslag van 2400 mm, een trekkracht van 24 ton en een neerwaartse kracht van 12 ton, geschikt voor formaties met hoge weerstand.

V7: Wat voor soort modderpomp is inbegrepen?
A7: De installatie integreert een BW-150 hogedrukmodderpomp, die tot 150 L/min debiet en 7 MPa druk kan leveren, wat zorgt voor een effectieve verwijdering van boorsel.

V8: Bevat het een kabeltakel?
A8: Ja. De installatie wordt geleverd met een 900 meter lange kabeltakelsysteem met een hefcapaciteit van 800 kg, ter ondersteuning van efficiënte stangenbehandeling en hulpheffen.

V9: Is er een generator inbegrepen voor externe stroombehoeften?
A9: Ja. De JCD800 beschikt over een 11 kW variabele frequentie borstelloze hydraulische generator, die 220V/380V stroom levert en onderhoudsvrij is.

V10: Hoe mobiel is de installatie?

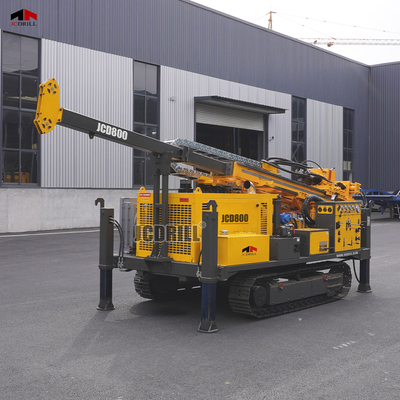

A10: De JCD800 heeft een reissnelheid van 3,5 km/u en kan tot 40° hellingen beklimmen, waardoor hij geschikt is voor transport over moeilijk en oneffen terrein.

V11: Wat zijn de transportafmetingen en het gewicht?
A11: De transportafmetingen zijn 4900 × 2100 × 2360 mm en het totale gewicht is ongeveer 7 ton.
