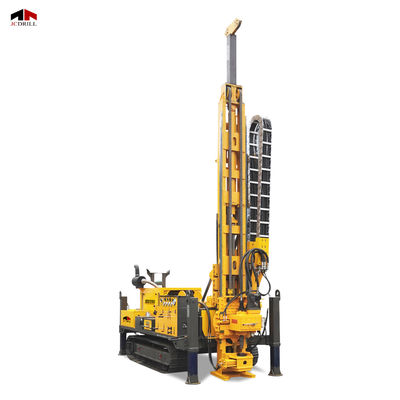

Op afstand bediende grondmineraalonderzoeksapparatuur Hydraulische diamantkern roterende boormachine

Productbeschrijving:

JCD1200 is ontworpen voor grootschalige en ultra-diepe kernboortoepassingen waarbij kracht, precisie en duurzaamheid cruciaal zijn. Met een nominale boordiepte van maximaal 1500 meter met behulp van HTW-, NTW- of BTW-staven, is hij gebouwd om de meest veeleisende exploratietaken aan te kunnen. Aangedreven door een krachtige 140kW YUCHAI turbodieselmotor en een hydraulisch systeem van 330L/min dat werkt op 28MPa, levert de boorinstallatie een uitstekend koppel en efficiënte systeemcontrole, wat stabiliteit en efficiëntie garandeert tijdens langdurige boorwerkzaamheden. De boorinstallatie beschikt over een versterkte mast uit één stuk die de grond raakt met een voedingsslag van 3500 mm en een trekkracht van 30 ton, waardoor hij ideaal is voor diepe kernboringen in formaties met hoge weerstand. Hij ondersteunt boren onder meerdere hoeken van 45° tot 90°, wat veelzijdigheid biedt voor verschillende geologische omstandigheden. Het dubbele kabelhijssysteem omvat zowel een snelle 1000 kg hulpwinch als een zware 8000 kg hijsinstallatie, waardoor de behandelingscapaciteit voor gereedschap, staven en behuizing wordt uitgebreid.

Parameter:

Kenmerken:

>> JCD1200 wordt aangedreven door een 140kW YUCHAI-motor en een hydraulisch systeem van 330L/min, dat superieur koppel en continue hogedrukoutput levert voor diepe en intensieve boortaken.

>> De voedingsslag van 3500 mm en de hefcapaciteit van 30 ton bieden een uitstekend mechanisch voordeel voor kernboringen door diepe, dichte en variabele formaties met precisie en controle.

>> Het dubbele kabelhijssysteem - met zowel een 1000 kg snelle lijn als een 8000 kg zware lier - zorgt voor een sterke veelzijdigheid bij het efficiënt hanteren van staven, behuizing en zwaar gereedschap. >> Uitgerust met een 200L/min BW-200 modderpomp en een ingebouwde 11kW generator, ondersteunt de boorinstallatie continu gebruik in afgelegen omgevingen met betrouwbare spoeling en zelfaangedreven functionaliteit.

Toepassingen:

1. Ultra-diepe mineralenexploratie
Ideaal voor geavanceerde mineralenonderzoeken in harde rotszones, waaronder goud, koper, nikkel, zeldzame aarden en andere waardevolle afzettingen.

Verwerkt HTW-, NTW- en BTW-draadlijnkernboringen tot 1500 meter, waardoor het geschikt is voor het in kaart brengen van grote ertslichamen.

2. Complexe geotechnische en infrastructuurprojecten
Toepasbaar in diepe tunneling, waterkrachtdamfunderingen, ondergrondse metrosystemen of brugvoetbeoordelingen, waar lange boorintervallen en dichte formaties gebruikelijk zijn.

3. Industriële kernbooroperaties met hoge belasting
De trekkracht van 30 ton en de neerwaartse kracht van 15 ton maken het uitstekend geschikt voor het binnendringen van schurende, gebroken of compressiegevoelige zones met grote behuizing of kernvaten.

4. Inzet in afgelegen en barre omgevingen
Met een ingebouwde hydraulische generator, hogedruk BW-200 modderpomp en dubbel kabelhijssysteem ondersteunt JCD1200 zelfvoorzienend gebruik op off-grid, hooggelegen of bergachtige locaties.

5. Hantering van zware behuizing en oversized gereedschap
Het dubbele kabelhijssysteem (1000 kg hulp + 8000 kg zware lier) is ontworpen voor het hanteren van lange staven, zware behuizing en gereedschap, waardoor veelzijdigheid en minder uitvaltijd mogelijk zijn.

Veelgestelde vragen:

V1: Voor welke boormethode is de JCD1200 geoptimaliseerd?
A1: De JCD1200 is speciaal gebouwd voor diamantdraadlijnkernboringen, compatibel met HTW-, NTW- en BTW-standaarden.

V2: Wat is de maximale boordiepte?
A2: De boorinstallatie ondersteunt kernboringen tot 1500 meter met BTW, 1200 meter met NTW en 500 meter met HTW.

V3: Wat voor soort motor drijft de boorinstallatie aan?
A3: Een 140kW YUCHAI turbodieselmotor die draait op 2400 RPM drijft de JCD1200 aan, wat zorgt voor een robuuste en stabiele koppelafgifte in het veld.

V4: Hoe krachtig is het hydraulische systeem?
A4: Het hydraulische systeem werkt op een druk van 28 MPa en een flow van 330 L/min, wat continue hogedrukregeling biedt voor veeleisende boorwerkzaamheden.

V5: Wat is de voedingsslag en hefcapaciteit?
A5: De boorinstallatie heeft een voedingsslag van 3500 mm, met een trekkracht van 30 ton en een neerwaartse kracht van 15 ton - ideaal voor diepe gaten, formaties met hoge weerstand.

V6: Welke hijssystemen zijn beschikbaar?
A6: JCD1200 bevat een dubbel kabelhijssysteem:

1000 kg hulpwinch voor staven en gereedschap

8000 kg zware lier voor behuizing en zware lasten

V7: Wat voor soort modderpomp is inbegrepen?
A7: Het gebruikt een BW-200 hogedrukmodderpomp met een flow van 200 L/min en een druk van 10 MPa, geschikt voor spoelen van diepe gaten en het verwijderen van boorsel.

V8: Is de boorinstallatie geschikt voor afgelegen locaties?
A8: Ja. De geïntegreerde 11kW hydraulische generator (onderhoudsvrij, variabele frequentie) levert 220V/380V, waardoor de boorinstallatie volledig autonoom is voor werk op afstand of off-grid.

V9: Hoe mobiel is de JCD1200?
A9: Ondanks zijn grootte reist hij met 3,5 km/u en beklimt hij hellingen tot 40°, wat beweging over ruw, oneffen of bergachtig terrein ondersteunt.

V10: Wat zijn de transportafmetingen en het gewicht?
A10: De transportafmeting is 6000 × 2100 × 2400 mm en de boorinstallatie weegt ongeveer 9,5 ton.
