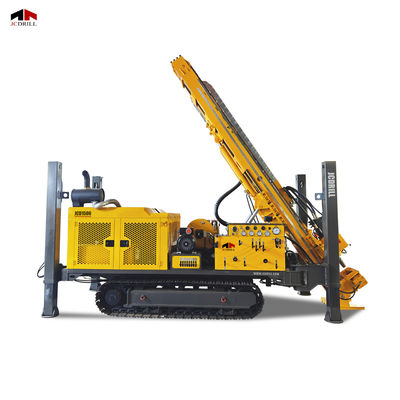

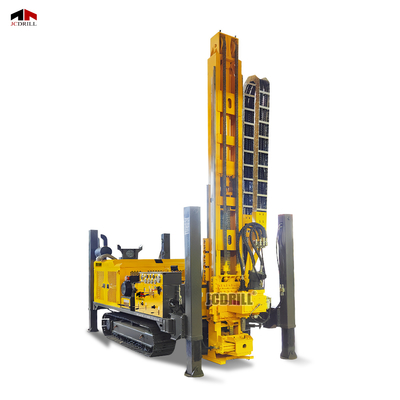

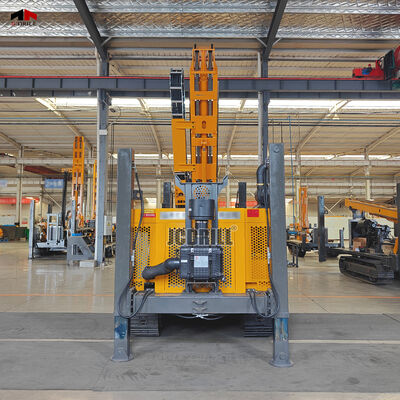

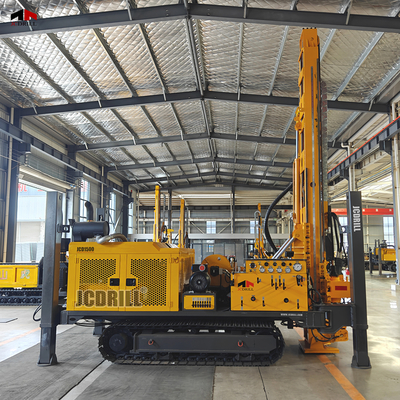

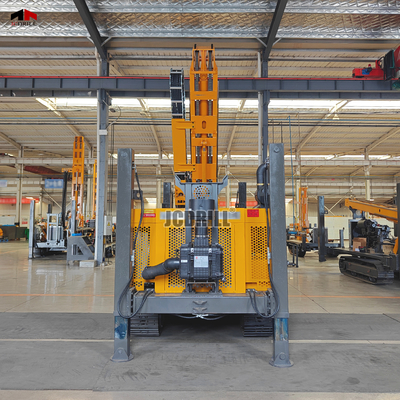

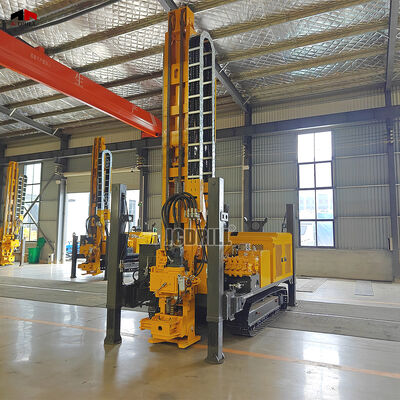

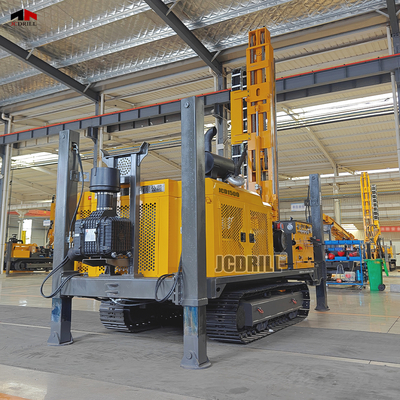

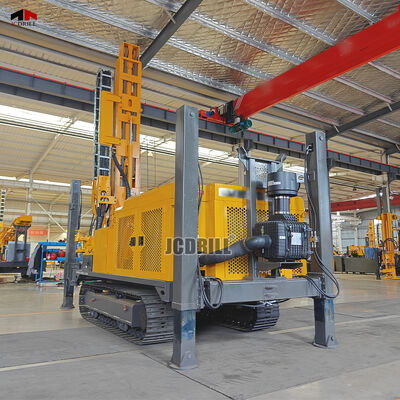

Geotechnisch bodemonderzoek Diamantkernboorapparaat Type Crawler

Productbeschrijving:

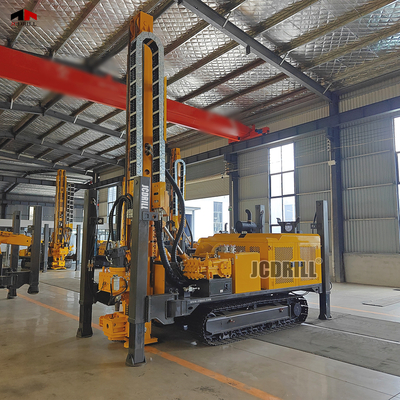

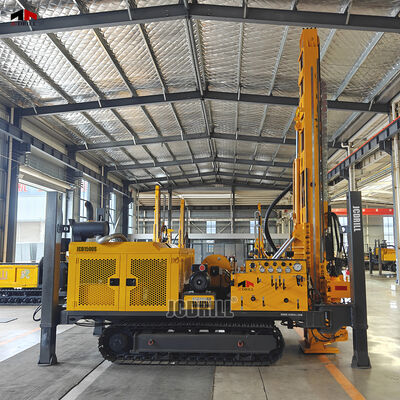

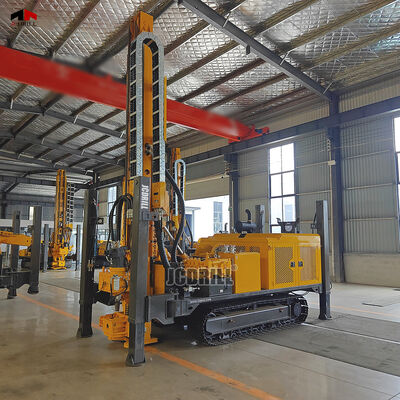

JCD1500 is ontworpen voor ultra-diepe kernbooroperaties die maximaal koppel, verbeterde structurele sterkte en continue stabiliteit onder zware belasting vereisen.en BTW-boren tot een diepte van maximaal 1800 meter, waardoor het geschikt is voor veeleisende minerale exploratie- en geotechnische projecten.Aangedreven door een krachtige 150 kW WEICHAI turbo diesel motor en ondersteund door een hydraulisch systeem met een capaciteit van 330 L/minDe ingebouwde mast, die aan de grond staat, ondersteunt de hoekregeling van 45° tot 90°.terwijl de 3500 mm voedingsloop en het trekvermogen van 36 ton zorgen voor een soepele werking in diepe en complexe booromstandigheden.

Parameter:

Kenmerken:

>> De JCD1500 wordt aangedreven door een 150 kW WEICHAI turbomotor en een hydraulisch systeem van 330 L/min.Het systeem zorgt voor een stabiele druk en een responsieve bediening, waardoor efficiënte boorwerkzaamheden in hoog-
Weerstandsformaties.

>> Met een voedingsslag van 3500 mm en een trekvermogen van 36 ton ondersteunt de rig een stabiele kernherstel op een diepte van tot 1800 meter.het geschikt maakt voor zowel verticale als hellende boorputten.

>> Een dubbel touwhef systeem omvat een 1000 kg hoge snelheid lier en een 10.000 kg zware lift, het verbeteren van het hefvermogen voor staven, behuizing en zware gereedschappen.Deze installatie verbetert het rendement in diepe en complexe booromstandigheden.

>> Het platform is uitgerust met een BW-250 modderpomp en een 11 kW variabele-frequentiegenerator en biedt betrouwbare spoelkracht.en 40° klimvermogen zorgen voor een sterke aanpassingsvermogen in uitdagende terreinen.

Toepassingen:

1. Ultra-diepe minerale exploratieprojecten
Met een maximale boordiepte van 1800 meter is de boormachine perfect voor het verkennen van diepe ertslichamen, zoals goud, koper, lithium en zeldzame aardselementen in harde rotsomstandigheden.

2Geotechnisch boren voor grote infrastructuur
Geschikt voor diepgaand onderzoek in damfondaties, bruggen, tunnels en andere mega-infrastructuur waar hoge weerstand en diepe penetratie vereist zijn.

3. Hoogkoppelende behuizing en overgrote kernrennen
Het roterende koppel van 4000 Nm en de trekkracht van 36 ton zorgen voor een soepele penetratie in dichte, gebroken of meerlagige formaties met behulp van een omhulsel met een grote diameter.

4. Operaties op afgelegen en ruw terrein
Met een loopsnelheid van 3,5 km/u, een klimvermogen van 40°, een aangedreven energieopwekking en een dubbel touwheffen, ondersteunt de JCD1500 autonome bediening in ruige, bergachtige of hooggelegen gebieden.

5. Zwaar tillen en het hanteren van ingewikkelde gereedschappen
Het dubbel-touwheffen systeem met een 10-ton zware lier maakt het veilig en efficiënt omgaan met lange staven, zware behuizing, doolholgereedschappen en toebehoren voor diepe gaten mogelijk.

Vaak gestelde vragen

V1: Waar is de JCD1500 voor ontworpen?
A1: JCD1500 is ontworpen voor ultra-diepe kernbooringen met behulp van draadloze kernbooringen met HTW-, NTW- en BTW-staven.

V2: Wat geeft de JCD1500-rig energie?
A2: Het wordt aangedreven door een 150 kW WEICHAI-turbo dieselmotor, die een hoog en stabiel vermogen levert voor continue werking onder zware belastingen.

V3: Hoe krachtig is het hydraulische systeem?
A3: Het hydraulische systeem werkt bij een druk van 28 MPa met een doorstroming van 350 L/min, waardoor een snelle, sterke en consistente hydraulische reactie voor alle bewerkingen wordt gewaarborgd.

V4: Wat is het maximale koppel en de toediening van de slagkracht?
A4: De rig levert tot 4000 Nm draaimoment en heeft een voedingsloop van 3500 mm, geschikt voor lange, ononderbroken kernvorming in diepe en resistente grond.

V5: Kan JCD1500 hoekboorwerk verrichten?
A5: Ja, de eenstukkelijke grondmast ondersteunt boorhoeken van 45° tot 90°, waardoor zowel verticale als hellende boorwerkzaamheden mogelijk zijn.

V6: Wat zijn de kenmerken van het touwliftsysteem?
A6: Het omvat:

1000 kg hogesnelheidswiel

10,000 kg zware lier
Deze zijn ontworpen voor behuizing, staven en het hanteren van zware gereedschappen met een uitgebreid hefbereik (1500 m / 50 m touwcapaciteit).

V7: Welke modderpomp is inbegrepen?
A7: De boorinstallatie is uitgerust met een BW-250 hoogdruk modderpomp, die een doorstroming van maximaal 250 L/min en een druk van 10 MPa biedt, geschikt voor effectief spoelen in diepe formaties.

V8: Is het geschikt voor op afstand en buiten het netwerk verrichte operaties?
A8: Ja, de hydraulische generator met een variabele frequentie van 11 kW aan boord (220V/380V) zorgt voor zelfstroomverbrenging, zelfs op afgelegen plaatsen.

V9: Hoe mobiel is de JCD1500?
A9: Hij loopt met een snelheid van 3,5 km/u en kan tot 40° klimmen.

V10: Wat zijn de afmetingen en het gewicht van het transport?
A10: De transportgrootte van de rig is 6000 × 2100 × 2400 mm en het weegt ongeveer 10,5 ton.
