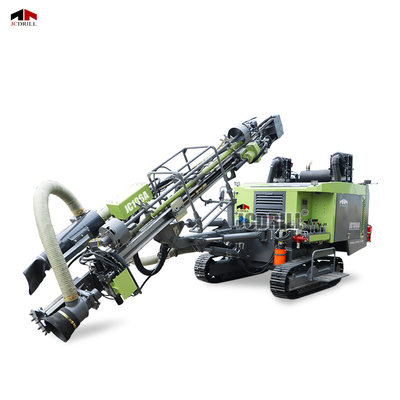

JCDRILL Dieselmotor Crawler DTH-boormachine met geïntegreerde compressor voor rotsenblazen

>> Beschrijving van producten

Als een veelzijdige en efficiënte boorinstallatie in de holes is JC106A ontworpen voor ondiepe middelgrote rotsboortoepassingen. De rig is voorzien van een gebruiksvriendelijke operatieplatform en een verbeterde prestaties in zowel boorkracht als structurele stabiliteit. Met een boordiepte tot 21 m en ondersteuning voor φ90-152 mm gatdiameters, blinkt het uit in mijnbouw- en engineeringprojecten. Het rotatiesysteem wordt aangedreven door een EATON 6K-serie hydraulische motor, die tot 3500N · m koppel levert met een gladde variabele snelheden van 0-120 tpm. Een hydraulisch cilindervoedsysteem met draadstortel biedt een stabiele vooruitgang en terugtrekking, met een maximale voedingskracht van 12 kn, 18 kn pull force, een 3400 mm slag en 1100 mm extensie op een lichtgewicht maar rigide aluminium-legeringsvoerstraal. Power komt van een 206 kW Yuchai-dieselmotor, perfect gekoppeld aan een tweetraps compressieluchtsysteem dat 15 of 18m³/min levert bij werkdruk van 20-22 bar. De rig integreert een 14-core Xuanhua-stofcollector en IP56-rating geïmporteerde elektrische componenten voor superieure waterdichte en stofveiligheid. Geïntegreerde staafopslag (6+1 configuratie voor 3M -staven), een totaalgewicht van 10,5 t en tramsnelheden tot 3 km/u maaidriciliteit met robuustheid. Een compacte structuur, versterkte voedingsframe en Qiangtiaanse verzegelde regelkleppen minimaliseren downtime en onderhoudskosten JC106A een kosteneffectieve, professionele oplossing voor uw boorbehoeften.

>> Paremeter

>> functies

>> Besturingssysteem: geïntegreerd bedieningsplatform aan de achterkant maakt eenvoudige observatie en gecentraliseerde regeling mogelijk. Pneumatisch systeem ondersteunt veilig tramwerk met één hand. Qiangtiaanse regelklep zorgt voor betrouwbare
Bediening.
>> Power System: uitgerust met een 206 kW Yuchai -motor. Komt overeen met tweetraps compressor met 18 m³/min luchtstroom en 22 bar druk voor efficiënt DTH-boren.
>> Hydraulisch systeem: Eaton 6K Motor levert 3500 N · M koppel. Draadtouw+ hydraulisch cilindervoersysteem zorgt voor stabiele en krachtige voeding met 18 kN -trekkracht.
>> Reissysteem: met crawler gemonteerd chassis met dual-speed drive (tot 3 km/u), stabiele beweging op complex terrein.
>> boorsysteem: ondersteunt φ90- 152 mm gaten met 4 "hamer. Automatisch 6+1 staafopslag (3m × φ64 of φ76) vereenvoudigt de hantering van de staaf.
>> stofregeling: Xuanhua 14-core stofcollector en IP56-rating geïmporteerde elektrische componenten bieden sterke stof- en waterbescherming.

>> Toepassing

Mijnbouwverkenning en open-pit stralen
JC106A is ontworpen voor ondiepe tot middelgrote blaashole boren in mijntoepassingen. Het koppel van 3500 N · m, 206 kW dieselmotor en 22 bar luchtdruk leveren betrouwbare penetratie in harde rotsformaties.

Steengroeve en geaggregeerde productie
Ideaal voor kalksteen-, graniet- en zandsteengroeven, JC106A's brede gat diameterbereik (φ90–152 mm) en 4 "hamercompatibiliteit zorgen voor flexibele werking in gevarieerde lagen.

Remote of harde vacaturesites
Het IP56-elektrische systeem en 14-core stofcollector bieden een betrouwbare werking in stoffige, vochtige of robuuste omgevingen, waardoor slijtage wordt verminderd en de interne systemen beschermen.

>> veelgestelde vragen

V1: Wat zijn de typische toepassingen van JC106A?
A1: JC106A is geschikt voor open-pit mijnbouw, steengroeve boren, infrastructuurstichtingen, schietgaten en civiele techniekprojecten die ondiep tot middelhoog boren vereisen.

V2: Welke boordiepte en gatdiameter ondersteunt het?
A2: Het boort tot 21 meter diep met een gatdiameterbereik van φ90 tot 152 mm, compatibel met een 4-inch DTH-hamer.

V3: Is het geschikt voor formaties met hard rots?
A3: Ja. JC106A heeft een krachtige Eaton 6K -rotatiemotor met 3500 N · m koppel en tot 22 bar luchtdruk, waardoor efficiënt boren in harde rotsomstandigheden mogelijk wordt.

V4: Hoeveel boorstaven kan de machine dragen?
A4: De rig ondersteunt 6+1 boorstaven, elk 3 meter lang, met optionele configuraties voor φ64 of φ76 mm staven.

V5: Kan het worden bediend door een enkele persoon?
A5: Ja. Het geïntegreerde achterbesturingsplatform en het automatische staafopslagsysteem maken een enkele operator gebruiken zowel veilig als efficiënt.

V6: Wat voor soort motor en compressor gebruikt het?
A6: JC106A wordt aangedreven door een 206 kW Yuchai -dieselmotor. Het komt overeen met een tweetraps schroefluchtcompressor die 15-18 m³/min levert bij werkdruk van 20-22 bar.

V7: Welke maatregelen zijn er op hun plaats voor stof en waterdichte bescherming?
A7: De machine omvat een 14-core Xuanhua-stofcollector voor stofonderdrukking en IP56-rating geïmporteerde elektrische componenten voor superieure water- en stofweerstand.

V8: Hoe mobiel is deze tuig ter plaatse?
A8: JC106A is gemonteerd op een crawlerchassis met mobiliteit met dubbele snelheid (1,5-3 km/u), waardoor het efficiënt ruw terrein kan navigeren.
