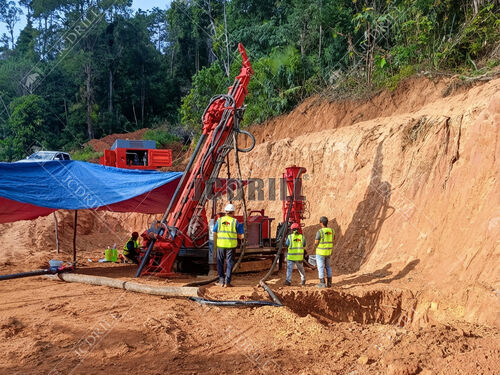

A core and reverse-circulation dual-purpose mining drill rig is a versatile and high-performance drilling solution designed for modern mineral exploration and geotechnical drilling. By integrating two different drilling methods into one machine, it allows operators to switch between diamond core drilling and reverse-circulation (RC) drilling according to different geological conditions and project requirements. The JCDRILL JCD1000R Full Hydraulic RC & Core Drilling Rig is a lightweight and efficient rig specially designed for geological exploration in remote and hard-to-access areas. It is mainly suitable for both reverse circulation drilling and diamond drilling with wireline coring technology, making it an ideal choice for mining exploration, geological investigation, and sample collection. The JCD1000R consists of a diesel power unit, hydraulic system, control panel, mast, main winch, wireline winch, drill head, feed system, foot clamp, and other key components. Powered by a Cummins 132KW engine, the rig is fully hydraulically driven and supports both surface coring and RC drilling functions. Its crawler-mounted design ensures excellent mobility and transportation performance, especially in inaccessible or complex terrain. With a robust structure and precise control system, the JCD1000R delivers a high penetration rate, stable operation, and outstanding reliability in demanding exploration environments. 1. Core Drilling Mode In core drilling mode, the rig uses a diamond-impregnated core bit rotating at high speed with minimal impact. A double-tube or triple-tube barrel system is used to recover core samples with minimal disturbance. This drilling method provides highly accurate and intact geological information, including rock structure, mineral composition, and formation characteristics. It is especially suitable for deep mineral exploration and detailed geological analysis. Core Drilling Capacity: BQ: 1100m NQ: 1000m HQ: 500m 2. Reverse-Circulation Drilling Mode In reverse-circulation drilling mode, the rig is designed for rapid collection of rock chips and cuttings for geochemical assaying. This method is widely used in bulk sampling, initial exploration, and mining grade control. RC drilling uses a pneumatic hammer powered by compressed air. The cuttings are carried upward through the inner tube of the dual-wall drill rod, which helps reduce contamination and improve sample purity. Typical Applications: Greenfields mineral exploration Grade control in open-pit mines Shallow to medium-depth exploration drilling Bulk sampling and geochemical analysis RC Drilling Capacity: Drilling depth: 500m Drilling diameter: 90-165mm Customized Drilling Solutions from JCDRILL JCDRILL has an experienced professional R&D technical team and can provide customized drilling rig solutions according to different project needs. Available customization options include core and reverse-circulation multi-function drilling rigs, water well and core multi-function drilling rigs, core anchoring and spiral multi-function drilling rigs, and other specialized drilling equipment. If you need a customized drilling rig for your exploration project, JCDRILL can provide a suitable and efficient drilling solution based on your specific requirements.

TWD400 is een robuuste all-in-one machine die is ontworpen om efficiënte, betrouwbare waterputbouw te leveren onder verschillende geologische omstandigheden over de hele wereld.De TWD400 is ontworpen om dubbele boormodus te ondersteunen. De TWD400 past zich naadloos aan zachte grond, zand, rots en gemengde formaties aan.het elimineren van de noodzaak van afzonderlijke rigs voor verschillende werkomstandighedenDeze flexibele boorkapaciteit maakt het ideaal voor plattelandswatervoorzieningsprojecten, landbouw irrigatieputten, geothermische ondiepe boorputten en gemeentelijke wateronderzoekswerkzaamheden. KernboorprestatiesDe TWD400 beschikt over een maximale boordiepte van 400 meter, met een breed boorgatdiameterbereik van Φ90 mm tot Φ450 mm, dat de meeste binnenlandse en commerciële waterputvraagstukken dekt.De hydraulische draaikop levert een krachtig koppel van 6900-9000 Nm, in combinatie met verstelbare rotatiesnelheden tussen 70 ∼ 140 t/min, waardoor de gebruikers de boorparameters voor harde rots of losse sediment kunnen afstemmen.De rig ondersteunt drie standaard borrelgroottes: 89mm, 102mm en 114mm in diameter.Het heeft een maximale voersnelheid van 60 m/min en een hefsnelheid van 30 m/min.Een geïntegreerde 1,5-tons hulplijn vereenvoudigt de verwerking van gereedschap en behuizing ter plaatse.Stabiel vermogen en optionele ondersteuningssystemenAangedreven door een betrouwbare 93kW viercilinder YUCHAI watergekoelde dieselmotor,de TWD400 behoudt een stabiel vermogen bij continue zware werking en is geschikt voor afgelegen werkplekken zonder elektriciteitsnet.Voor lucht DTH-boren werkt het met een optionele luchtcompressor die een werkdruk van 15 30 Mpa en een luchtverbruik van 1,5 2,5 m3/min levert.een standalone BW450 modderpomp als accessoire verkrijgbaar, met een verplaatsing van 450 L/min en een ontladingsdruk van 2 Mpa, zodat de stekken glad kunnen circuleren.Mobiel-wielchassis en aanpassingsvermogenIn tegenstelling tot crawler rigs beperkt tot modderig bergterrein, levert het zelfrijdende chassis met vier wielen uitstekende mobiliteit.De rig navigeert gemakkelijk op ongelijke landbouwgrond.Het totale nettogewicht van de machine bedraagt 6200 kg, met een compacte vervoersdimensie van 5060×2200×2600 mm,het gemakkelijk vervoeren van vrachtwagens zonder demontage mogelijk makenVier onafhankelijke hydraulische ophangers zorgen voor een solide leveling ondersteuning tijdens het boren, het garanderen van een stabiele werking op hellende en ongelijke grond.Voordelen voor de industrieAlle kernbewegingen en boorfuncties worden volledig hydraulisch bestuurd, met intuïtieve gecentraliseerde bedieningspanele voor eenvoudige bediening en gereduceerde arbeidstrainingskosten.Het dubbele DTH- en modderboorontwerp vermindert de investeringskosten van de klantHet is gebouwd met zware staalframe en slijtagebestendige onderdelen.de TWD400 bereikt een lange levensduur onder harde veldomgevingen.Geschikt voor boorondernemers, waterbeschermingsafdelingen en landelijke technische teams, de JCDRILL TWD400 wiellachtige waterput rig balans diepte capaciteit, mobiliteit en multi-scene aanpassingsvermogen,een kosteneffectieve vlaggenschipoplossing worden voor het boren van waterputten op middelgrote diepte wereldwijd. JCDRILL biedt volledige after-sales ondersteuning, met inbegrip van fabriekspares, installatiegeleiding ter plaatse en technisch advies op lange termijn voor alle TWD400-klanten

Beide.Boringen voor diamantenkernenenBoorplatformen met omgekeerde circulatie (RC)worden veel gebruikt voor geologische verkenning gebruikt bij de prospectie en gedetailleerde verkenning van metalen en niet-metalen minerale afzettingen zoals goud, koper, lood-zinc en steenkool.Maar hoe kies je de juiste onderzoeksmethode voor je project?Hieronder worden de kenmerken van elk rigtype uiteengezet en de scenario's waarin zij uitblinken. Diamantkernboormachine: nauwkeurigheid en integriteit van het monster Een diamantenkernboorplatform gebruikt eenmet een diameter van niet meer dan 20 mm,Om een ringvormige groef in de rots te snijden, behoudt men een intact cilindrisch kernmonster in de kernvat. Profiel van de boringssnelheid Dieptezone Voedingssnelheid ondiepe lagen ~ 10 m/h Diepe gaten (verscheidene honderden meters) 00,51 m/h Naarmate de diepte van het boren toeneemt, neemt de voersnelheid geleidelijk af, wat een belangrijke overweging is voor diepgatprojecten waarbij tijd- en kostenbeperkingen cruciaal zijn. De beste oplossing voor Gedetailleerde enquête en hulpbrondefinitie- geavanceerde onderzoeksfasen waarvoor precieze geologische gegevens nodig zijn Exploratie voor edelmetaal- projecten met een laag ertsgehalte waarbij de integriteit van de steekproef van belang is Structurele en textuuranalyse- elk project waarbij voor de geologische interpretatie rijke kernmonsters essentieel zijn   Reverse Circulation (RC) Boorplatform: snelheid en kostenefficiëntie Een RC-boorplatform heeft eenmet tweewanden boorbuisen eenmet een diameter van niet meer dan 20 mm,De lucht wordt door de ringvormige ruimte tussen de buitenste en de binnenste buizen geïnjecteerd en de resulterende steengroeven worden door de binnenste buizen continu naar het oppervlak teruggevoerd.zonder dat de boorstreng hoeft te worden opgeheven. Profiel van de boringssnelheid Constante snelheid van 10-30 m/h gedurende het gehele boorproces Geen snelheidsverschuiving op diepte De beste oplossing voor Voorlopige prospectie snelle afbakening van de grenzen van de orenmassa's in de vroege onderzoeksfase Grootschalige bemonstering- projecten waarbij snelheid en dekking groter zijn dan de behoefte aan intacte kernmonsters Programma's met een hoge kostenbesparing¢ lagere kosten per meter in vergelijking met het boren van diamantkernen Een vergelijking Factor Diamantenkernboren RC-boren Typ van monster Onbeschadigde cilindrische kern Fragmenten van gesteente Kwaliteit van de steekproef Rijk aan structurele en textuurdetails Voldoende voor kwaliteitsanalyse Boringssnelheid 0.5·10 m/h (vermindert met de diepte) 10 ̊30 m/h (constante op alle dieptes) Kosten per meter Hoger Onderstaande De beste fase Gedetailleerde verkenning, hulpbrondefinitie Voorlopige prospectie, afbakening van grenzen Ideaal doelwit Edelmetalen met een laag ertsgehalte Snelle dekking van grote exploratiegebieden De JCDRILL-oplossing: één platform voor beide methoden Als uw projectbeide vormen van boren, JCDRILL biedt: Meerdere speciale modellen zelfstandige diamantenkernplatformen en zelfstandige RC-platformen met verschillende diepte- en diametercapaciteiten Multifunktioneel boorplatform- geïntegreerde machines die de diamantenkern en de omgekeerde circulatie in één eenheid combineren, ontworpen volgens uw specifieke eisen Deze aanpak met dubbele capaciteit maakt het mogelijk om van voorlopige RC-zoekwerkzaamheden over te gaan op gedetailleerd kernboren zonder dat u van apparatuur hoeft te veranderen ­ tijd, transportkosten,en logistieke complexiteit op afgelegen locaties. Neem vandaag nog contact op met JCDRILL om de beste boorconfiguratie voor uw onderzoeksproject te bespreken. Vaak gestelde vragen Wat is een diamantkern boormachine? Een diamanten kern boorplatform gebruikt een roterende diamanten geïmpregneerde bit om een ringvormige groef in rots te snijden,het bewaren van een intact cilindrisch kernmonster in de kernvat voor gedetailleerde geologische analyse. Wat is een boorinstallatie met omgekeerde circulatie (RC)? Een RC-boorinstallatie maakt gebruik van een boorpijp met twee wanden en een door perslucht aangedreven hamer.Steengroeven worden door de binnenpijp continu naar de oppervlakte gebracht zonder de boorstreng op te tillen. Welke boormethode is beter voor voorlopige prospectie? Het gaat hierbij om een nieuwe methode voor het opstellen van een overzicht van de methoden die nodig zijn voor het opstellen van een overzicht van de methoden die nodig zijn voor het opstellen van een overzicht.10 ̊30 m/h) voor een lagere kostprijs, waardoor het ideaal is voor een snelle afbakening van de grenzen van de orenmassa. Welke boormethode is beter voor gedetailleerde verkenning? Diamantenkernbooringen zijn beter voor gedetailleerde exploratie en hulpbrondefinitie.Het biedt intacte kernmonsters met rijke structurele en textuurlijke informatie die essentieel is voor geologische analyses.. Kan één boormachine zowel kern- als RC-boorwerk verrichten? Ja, JCDRILL kan ontwerpen.multifunctionele boorplatformendie de diamantenkern en de omgekeerde circulatie in één machine integreren, volgens de specifieke projectvereisten.

Een langdurige Zuid-Amerikaanse klant heeft onlangs een herhaalde bestelling geplaatst voor deCWD200 hydraulisch boorapparaat met kruiper¢ en gedeelde resultaten ter plaatse die de productiviteit en betrouwbaarheid van de machine onder moeilijke open veldomstandigheden valideren. Veldresultaten: 15.000 Solar Foundation-boringen in één maand Nadat de CWD200 op het terrein in volle werking was gesteld, bevestigde Carlos dat de machinegestage, onberispelijke prestaties in ruw open terreinZijn team bereikte een uitstekende mijlpaal vorige maand: 15, 000 zonnefundamenten geboorputten voltooidmet een enkele CWD200-eenheid Bewezen productiviteit voorbouw van zonneparken Consistente boorgehalte in grote, herhaalde booroperaties Dit productie-record in de echte wereld toont aan dat de CWD200 in staat is om een hoge productie te behouden bij veeleisende, tijdgevoelige zonne-energie-bouwprojecten. Aanpassing aan zachte bodem: staal-crawlerspuren en terreinvoorbereiding Carlos' werkterrein heeft een zachte, ongelijke bodem, een veel voorkomende uitdaging bij de ontwikkeling van Zuid-Amerikaanse zonneparken.stalen kruipbandenDe CWD200 is een optionele upgrade voor de CWD200 die tractie en stabiliteit op los terrein verbetert. Ons technisch team adviseerde ook een bewezen praktijk voor het boren in zachte grond: Plaats massieve houten planken onder de righydraulische stabilisatorenDit voorkomt dat de boormachines in zachte bodem zinken, houdt alle vier de steunbenen perfect gelijk en zorgt ervoor dat elk geboord gatrecht en precies- een essentieel detail voor consistente boorputten van hoge kwaliteit. Deze opstelling wordt aanbevolen voor elke inzet van CWD200 op zacht of oneven grond, ongeacht de configuratie van de kruipbaan. CWD200 Belangrijkste specificaties Parameter Detail Motor 65 kW Yunnei, viercilinder watergekoelde diesel Boringdiameter Φ90 Φ350 mm Maximaal boordiepte 200 meter. Rotatie-koppel 4,500 ¥ 6,500 Nm Boringsmethode DTH luchtboren en roterende modderboren Nettogewicht 4900 kg Toepassingen Zonnepijlfundamenten, waterputten, geotechnisch boren Optioneel upgraden Stalen kruipbanden voor het gebruik op zacht terrein Compacte transport afmetingen en het netto gewicht van 4.900 kg makentransport over afgelegen werkplekken moeiteloos- een praktisch voordeel voor projecten in regio's met beperkte infrastructuur. Waarom klanten voor de CWD200 kiezen en terugkomen Carlos' herhaalde aankoop en de gedocumenteerde resultaten ter plaatse bevestigen drie sterke punten van de CWD200: Betrouwbaarheid Continu werken in ruw terrein zonder storingen Hoge opbrengst15 000 boringen in één maand bewijzen duurzame productiviteit Aanpassingsvermogen- Optioneel stalen kruipbanden en beproefde stabilisatietechnieken voor verschillende grondomstandigheden We leveren duurzame, hoogwaardige boorexperimenten die partners helpen om ambitieuze bouwdoelstellingen te bereiken, maand na maand, project na project. Vaak gestelde vragen Waar wordt het boorapparaat CWD200 voor gebruikt? De CWD200-hydraulische crawlerboorinstallatie is ontworpen voor boorputten met zonnepijlfundament, waterputbooringen (DTH-lucht- en modderrotatie) en geotechnische boorprojecten. Hoeveel boringen kan de CWD200 per maand afmaken? In echte veldomstandigheden heeft het team van een Zuid-Amerikaanse klant15,000 zonnefundamentenboringenin één maand met één CWD200-eenheid. Kan de CWD200 op zachte grond werken? De CWD200 biedtstalen kruipbandenVoor langdurig boren voorkomt het plaatsen van massief houten planken onder hydraulische stabilisatoren zinken en houdt het boorgat recht en precies. Wat is de maximale boorddiepte van de CWD200? De CWD200 kan tot200 meter.diep, met een boordadiameter van Φ90 ∼ Φ350 mm.

Overzicht CWD600T, multifunctionele, op rails gemonteerde waterputboorinstallatie is een efficiënte, multifunctionele, volledig hydraulische waterputboorinstallatie. Het is een hoog rendement vanwege het grotere koppel van de draaitafel en wordt voornamelijk gebruikt voor waterputten in de industrie en landbouw, de fundering van nationale defensiegebouwen en geologische verkenning. geothermische put en andere funderingswerken. Het is populair in binnen- en buitenland. CWD600T ondersteunt modderrotatie en lucht-DTH twee efficiënte boortechnologie. Voor de hydraulische roterende boorfunctie is deze uitgerust met een BW450-modderpomp die de slurry als wasvloeistof overneemt en op klei, zand en steen kan boren met een geschikt boorbit, zoals een sleepbit, een tricone-bit en een PDC-bit. Bij gebruik van DTH-boren is de CWD600T uitgerust met een krachtige JAC36/30 30 BAR-luchtcompressor, en het hydraulische slagapparaat van de boorinstallatie werkt rechtstreeks op de boor en raakt het oppervlak van de rots. Wanneer de boor langzaam draait, geeft de hamer een krachtige, herhaalde slag, waardoor de rots in kleine stekken wordt gebroken. Gebruik vervolgens perslucht om deze stekken naar de oppervlakte te spoelen. Bij gebruik van DTH-boren is de CWD600T uitgerust met een krachtige JAC36/30 30 BAR-luchtcompressor, en het hydraulische slagapparaat van de boorinstallatie werkt rechtstreeks op de boor en raakt het oppervlak van de rots. Wanneer de boor langzaam draait, geeft de hamer een krachtige, herhaalde slag, waardoor de rots in kleine stekken wordt gebroken. Gebruik vervolgens perslucht om deze stekken naar de oppervlakte te spoelen. Veelgestelde vragen Hoe diep kan de CWD600T boren De CWD600T boorinstallatie voor rupswaterputten kan tot 600 meter diep boren, aangedreven door een Cummins 132 kW zescilinder dieselmotor met een terugtrekvermogen van 32 ton. Welke boormethoden ondersteunt de CWD600T? De CWD600T ondersteunt twee methoden: modderboren met een BW450 modderpomp voor klei, zand en gesteente, en DTH-hamerboren met een JAC36/30 luchtcompressor op 30 BAR voor harde rotsformaties. Welke soorten putten kan de CWD600T boren? De CWD600T wordt gebruikt voor industriële waterputten, landbouwwaterputten, geothermische putten, geologische exploratiegaten en funderingsprojecten. Welke boren zijn compatibel met de CWD600T In de modderrotatiemodus werkt de CWD600T met sleepbits, tricone-bits en PDC-bits, afhankelijk van het type formatie dat wordt geboord.

De JCDRILL JCD150 is een volledig hydraulisch, draagbaar boorapparaat ontworpen voor geologische exploratie in afgelegen en moeilijk toegankelijke gebieden.Deze rig is speciaal ontworpen voor diamantkernbooroperaties met behulp van draadkerntechnologie. JCD150 ondersteunt BQ 200 meter NQ 150 meter HQ 120 meter verschillende bereikingen diameter grootte en voldoet aan de verschillende vraag van verschillende project. Hoofdbestanddelen: De JCD150 is geïntegreerd met een diesel-aandrijving, hydraulisch systeem, bedieningspaneel, mast, hoofdhef, draadwiel, boorkop, voedingssysteem en voetklem.in combinatie met een nauwkeurig besturingssysteem, zorgt voor een hoge penetratie en een uitzonderlijke betrouwbaarheid.Operationeel voordeel: Dit boorapparaat is in staat om te boren in niet-geconsolideerde (losse) en harde formaties, waarbij de stekken effectief worden afgevoerd via moddercirculatie.Dit maakt de JCD150 geschikt voor complexe geologische omstandigheden., waardoor een stabiele en efficiënte prestatie wordt geboden in uitdagende omgevingen. Technische parameters Specificatie Eenheid JCD150 Boringssysteem en werking Hydraulische De diameter van het gat mm BQ,NQ,HQ Diepte van het gat m 200,150,120 Afmeting mm 275015001650 Gewicht Kgs 2300 Lier. Liftkracht van de hefmachine Kgs 400 tot 500 Lengte van het staaldraad m 50 Versnelling verstelbaar Rotatie Rotatie-koppel Nm 850 Rotatiesnelheid- verstelbaar rpm 500 Draaiend hoofd Swing out Mechanische schommel Voeder en mest Voedingsinhoud mm 2000 Boringpijplengte mm 1500-2000 Regelaar Mastencompensatie, tweecilinderklem modderpomp Model BW160 Hydraulisch aangedreven Stroompercentage L/min 160 Druk Bar 8 Motor Dieselmotortype Huadong Motormodel. HD490 Nominaal vermogen Kw/hp 48/65 Koelmethode Water/radiator/ventilator Facultatieve onderdelen Veilig hokje Op mast/afneembaar Motor Yanmar 3TNV88 Hydraulische klem 5 cilinder klem Compact structuurontwerp: De JCD150 heeft een compact en geïntegreerd constructieontwerp, waardoor hij zeer geschikt is voor afgelegen en beperkte werkplekken.en efficiënte inzet in bergachtige en moeilijk bereikbare verkenningsgebiedenDe geoptimaliseerde structuur verbetert de algehele stabiliteit tijdens de booroperaties en behoudt tegelijkertijd een uitstekende mobiliteit in het veld. Efficiënte draadloze kerntechnologie:De JCD150 maakt gebruik van geavanceerde draadloze kerntechnologie, waardoor operators snel kernmonsters kunnen ophalen zonder de volledige boorstreng te verwijderen.Dit verbetert de boorefficiëntie aanzienlijk, vermindert de arbeidsintensiteit en minimaliseert de niet-productieve tijd tijdens exploratiewerkzaamheden.Optioneel beschikbare configuraties Om aan de verschillende projectvereisten te voldoen, kan de JCD150 worden uitgerust met optionele configuraties zoals: Stanghydraulische klem (bereik 70~200 mm) Vervoersysteem voor afstandsbediening Yuchai EU-5 Dieselmotor van 76 kW Verstelbare rotatiesnelheid Hydraulisch klemsysteem (standaard/dubbele configuratie) Verwijderbare veiligheidskaste Gebruikte boorgereedschappen en toebehoren Deze optionele functies verbeteren de operationele flexibiliteit, het automatiseringsniveau, de boorefficiëntie en de aanpassingsvermogen voor verschillende geologische verkenningsomgevingen aanzienlijk.
