Versatile Pneumatische Diesel Power DTH En Auger Booroppervlak Compact Boorapparaat

>> Beschrijving van producten

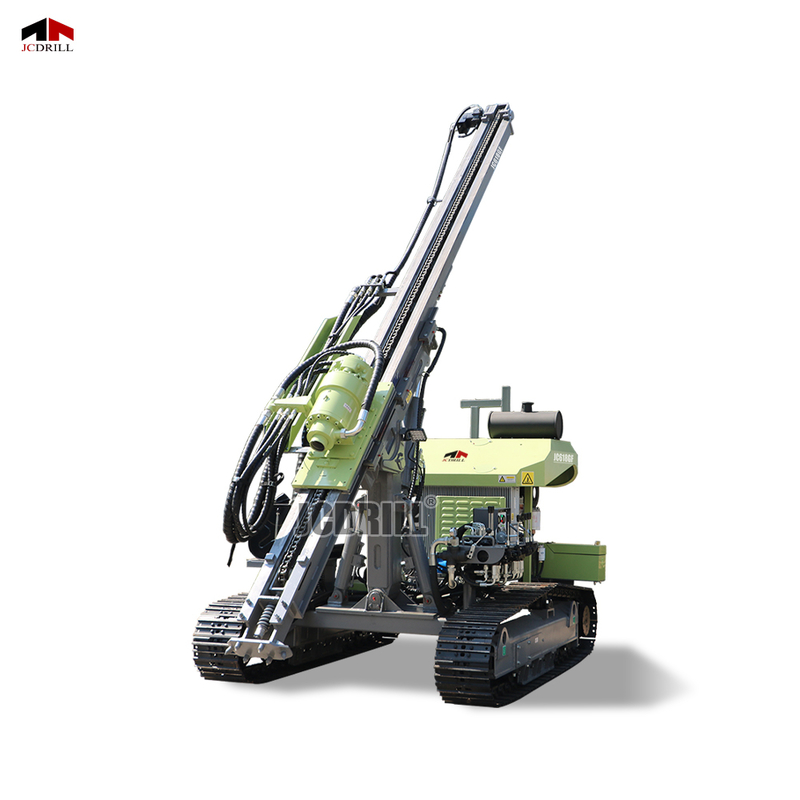

>> Ontworpen voor flexibele implementatie in verschillende booromgevingen, JC618GF is een compacte maar krachtige down-the-hole boorinstallatie op maat gemaakt voor ondiepe toepassingen met gaten met grote diameter. De geoptimaliseerde structuur en het hoge aanpassingsvermogen maken het ideaal voor gemeentelijke constructie, geothermisch boren, kleinschalige steengroeven en projecten voor pijplijnstichting. JC618GF ondersteunt een diameter met een breed gat van φ90 tot φ400 mm, waardoor het zeer veelzijdig is over niet -geconsolideerde lagen en gemengde formaties. Met een maximaal roterend koppel van 8000N · m en verstelbare roterende snelheid tot 80 tpm, levert het stabiele koppeluitgang voor oversized gatboren met behoud van controle en precisie. Het toevoersysteem maakt gebruik van een motordriversmechanisme met een voerslag van 3300 mm en een verlenging van 900 mm. Het
Biedt 18k van de voedingskracht en 20 slanghefkracht, waardoor gladde staafontwikkeling en intrekking mogelijk zijn, zelfs onder onstabiele grondomstandigheden. De kernbewegingscomponenten van de rig zijn geconfigureerd voor betrouwbare prestaties met minimale mechanische complexiteit. Aangedreven door een Yunnei YN48GBZ-dieselmotor met nomalisatie van 92 kW, levert JC618GF een betrouwbare output en blijft het resterende brandstofbesparende, ondersteund door een 100-liter brandstoftank aan boord. Het komt naadloos overeen met externe luchtcompressorsystemen die 1,0-2,4 mpa druk en 15-50 m³/min luchtvolume vereisen, waardoor compatibiliteit met een breed scala aan pneumatische setups wordt gewaarborgd.
Gatbereik: 90-400 mm
Gatdiepte: 10m

De hele machine weegt slechts 5,2 ton, met een compacte voetafdruk van 6400 × 2200 × 2550 mm voor eenvoudig transport. Een tramsnelheid van 0-2 km/u, 25 ° klimvermogen en 380 mm grondvrijheid geven JC618GF sterke off-road capaciteit en manoeuvreerbaarheid in beperkte of robuuste vacatures. Met een ontwerpfocus op operationele efficiëntie, duurzaamheid en boorflexibiliteit met grote boring.

>> Paremeter

>> functies

>> Controleplatform: achter gemonteerd gecentraliseerd besturingssysteem maakt gestroomlijnde werking mogelijk. Geoptimaliseerde lay -out verbetert de zichtbaarheid en toegang van de operator, waardoor een soepele workflow in beperkte werkomgevingen wordt gewaarborgd.
>> Power System: uitgerust met een 92 kW Yunnei YN48GBZ -motor, die stabiele uitgang levert. Met luchtvraag tot 50 m³/min en drukbereik van 1,0- 2,4 MPa, past het zich gemakkelijk aan een breed scala aan DTH-boorbehoeften aan.
>> Rotary and Feed System: High-Torque Rotary Head levert tot 8000 N · M met variabele snelheid tot 80 tpm. Motor aangedreven voedingssysteem biedt een slag van 3300 mm en 18 kN-stuwkracht, waardoor betrouwbare penetratie wordt geboden in zachte tot middelgrote formaties.
>> Mobiliteit en structuur: compacte structuur met 5,2 T -gewicht en 380 mm grondklaring zorgt voor behendigheid over robuust terrein. Crawler-type aandrijving maakt 2 km/u tramsnelheid en 25 ° klimcapaciteit mogelijk.
>> boormogelijkheden: ondersteunt φ90- 400 mm gatdiameter met opties voor dubbele staafdiameter (φ76 / φ89), waardoor flexibele aanpassing aan verschillende boortaken in fundering of ondiep waterputprojecten mogelijk wordt.

>> Toepassing

Gemeentelijke bouw- en pijpleidingstichtingen
JC618GF is ideaal voor stedelijke infrastructuurwerk zoals pijp leggen, brugvoeten en poolfunderingen. Het compacte 5.2 T-frame en het bereik van de diameter van φ90-400 mm maken het perfect voor gaten met grote diameter in beperkte werkruimten.

Ondiepe geothermische goed boren
De koppelstabiliteit en de roterende kop van de variabele snelheid maken efficiënt boren mogelijk in zachte tot gemengde formaties voor geothermische warmtepompsystemen, tot 10 m diep.

Landbouw- en landelijke watervoorzieningsprojecten
Met staafcompatibiliteit tot φ89 mm en hoog aanpassingsvermogen van de luchtstroom (15-50 m³/min), JC618GF Pakken ondiep waterputconstructie in plattelandsgebieden die kosteneffectieve, mobiele boorapparatuur vereisen.

Kleinschalige steengroeve-operaties
In zachte en middelgrote harde steengroeven biedt JC618GF betrouwbare oversized gatvorming voor extractie en stralende voorbereiding.

>> veelgestelde vragen

V1: Voor welke boortoepassingen is JC618GF geschikt?
A1: JC618GF is ideaal voor ondiepe boortoepassingen zoals gemeentelijke constructie, geothermische putten, pijpleidingstichtingen, landelijke waterputten en kleine steengroeven.

V2: Wat is de maximale gatgrootte die deze rig kan boren?
A2: Het ondersteunt grote boorgaten variërend van φ90 tot φ400 mm, waardoor het een van de meest veelzijdige compacte rigs is voor oversized ondiepe gaten.

V3: Hoe diep kan JC618GF -oefening?
A3: De maximale boordiepte is 10 meter, ideaal voor ondiepe basis-, geothermische en watervoorzieningstoepassingen.

V4: Welk type luchtcompressor vereist het?
A4: JC618GF is compatibel met externe luchtcompressoren die 15-50 m³/min luchtstroom leveren bij 1,0-2,4 MPa werkdruk.

V5: Wat voor soort motor voedt de tuig?
A5: De rig is uitgerust met een 92 kW Yunnei YN48GBZ-dieselmotor, die consistente prestaties levert met een 100-liter brandstoftank voor lange diensten.

V6: Wat is het roterende koppel en het snelheidsbereik?
A6: De roterende kop levert tot 8000 N · m koppel en werkt met verstelbare snelheden tot 80 tpm, geschikt voor toepassingen met een lage diameter met een grote diameter.

V7: Is de machine gemakkelijk te vervoeren en te manoeuvreren?
A7: Ja. Met een transportgrootte van 6400 × 2200 × 2550 mm, 5,2 t gewicht, 25 ° klimcapaciteit en 0-2 km/u tramsnelheid, is het zeer mobiel op zowel weg als robuust terrein.

V8: Welke staafdiameters worden ondersteund?
A8: De rig ondersteunt φ76 mm en φ89 mm staven, elk 3 m lang, waardoor flexibele aanpassing aan projectspecifieke behoeften mogelijk wordt.
