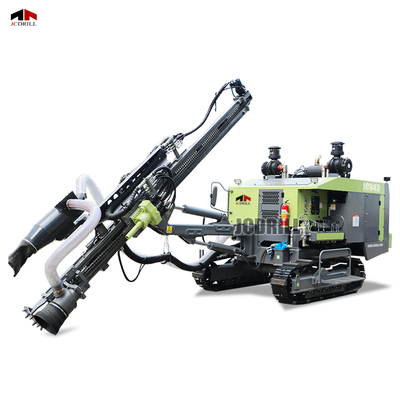

Premium roterende systeem luchtcompressor geïntegreerd in de gat-rots-explosiegat-oppervlakteboormachine met stofafscheider

>> Productbeschrijving

JC843 is ontworpen voor precisieboorprojecten op middelgrote diepte en combineert robuust vermogen met geavanceerde voedingstechnologie om een stabiele en efficiënte gatvorming te bereiken.ontworpen voor boorgediepte tot 21 m en een gatdiameter tussen φ90 en 115 mm, is het ideaal voor toepassingen die een consistente prestatie vereisen onder matige rotsenomstandigheden.Het rotatiesysteem van de rig is voorzien van een Eaton 2K-motor met een koppel van maximaal 2200 N·m en een variabele toerental van 0 tot 100 t/min.Het voedingssysteem maakt gebruik van een motor aangedreven keten mechanisme dat zorgt voor een soepele, betrouwbare voedingsbeweging met een slag van 3400 mm en een verlenging van 1100 mm,met een vermogen van niet meer dan 50 W,De JC843 wordt aangedreven door een 162-kW Yuchai dieselmotor met een tweestapscompressie-luchtsysteem dat 15 m3/min levert bij een werkdruk van 1,8 MPa.het optimaliseren van de pneumatische energie voor de efficiëntie van de hamer in het gatDe hoge sterkte van de stalen voedingsbalk en de duurzame constructie van het frame verbeteren de operationele stabiliteit en levensduur onder zware werkbelastingen.de boorplaats brengt een aanzienlijk vermogen in evenwicht met een beheersbare vervoersgrootteMet tramsnelheden van 3 km/u (snel) en 1,5 km/u (langzaam) is de JC843 goed aangepast aan de mobiliteitsvraag van het terrein.Incorporatie van QIANGTIAN-besturingskleppen en geïmporteerde elektrische componenten met een IP56-classificatie, JC843 garandeert een precieze hydraulische besturing en een robuuste milieubescherming.

>> Parameter

>> Kenmerken

>> Besturingssysteem: Achterin gemonteerde besturingsconsole integreert boorwerk, tramming en systeembewaking in één gecentraliseerd paneel.foutmeldingen, en operationele feedback verbetering van de veiligheid en de efficiëntie van de werkstroom.

>> Power & Air-systeem: aangedreven door een 162 kW Yuchai-turbo dieselmotor voor betrouwbare, brandstofzuinige prestaties.het garanderen van een consistente hogedrukuitgang voor veeleisende DTH-operaties.

>> Rotatie en voedingseenheid: Eaton 2K-serie motor levert tot 2200 N·m koppel met een snelheidsbereik van 0 ̊100 tpm.Het keten aangedreven voersysteem biedt 3400 mm slag en 1100 mm verlenging voor sterke, stabiele druk- en trekkracht.

>> Boorstructuur: compatibel met φ64×3000 mm boorstaven en 3" DTH-hamers, die boorgatten van φ90×115 mm tot een diepte van 21 m ondersteunen.Versterkte hoge sterkte stalen voedingsbalk vermindert trillingen en zorgt voor lange duurzaamheid in ruige omgevingen.

>> Mobiliteit en stofbeheersing: uitgerust met een kruipend chassis voor een robuuste aanpassingsvermogen op het terrein en dubbelsnelheidstramming (snel: 3 km/u, traag: 1,5 km/u).Geïntegreerde 12-kern droge stofverzamelaar zorgt voor effectieve deeltjesfiltratie, waardoor de lucht schoner wordt en de werking veiliger is op stedelijke of afgesloten boorgroepen.

>> Toepassing

JC843 DTH-crawlerboormachine voor boorprojecten in rotsen met een gemiddelde diepte

JC843 is ontworpen voor nauwkeurig boren in rotsen met een middelgrote diepte, ideaal voor oppervlakte-mijnbouw, steengroeve, geothermische exploratie en projecten voor de bouw van gemeentelijke infrastructuur.met een boringdiepte van maximaal 21 meter en een diameter van het gat van φ90 tot 115 mm, is geschikt voor toepassingen die zowel mobiliteit als stabiliteit in complex terrein vereisen.

Dankzij de 162 kW Yuchai dieselmotor en een tweefasige luchtcompressor van 15 m3/min @ 1,8 MPa levert de JC843 consistente prestaties voor DTH-boorwerk.zelfs in harde of gebroken rotslagen.

De roterende motor van de Eaton 2K-serie levert 2200 N·m koppel met variabele snelheden van 0 ̊100 tpm, aangepast aan verschillende geologische omstandigheden.Het keten aangedreven voersysteem en de hoge sterkte stalen voerschijf zorgen voor een efficiënte en nauwkeurige boorgatvorming met minimale trillingen.

JC843 wordt vaak ingezet in:

Open- en ondergrondse mijnbouw

Hydro-elektrische verankering en hellingsstabilisatie

Voorbereiding van ontploffingsgaten op bouwplaatsen

Geologisch en hydrologisch onderzoeksboren

Boringen van waterputten in harde rotsen

Het dubbelversnellings crawler-systeem en de geïntegreerde droge stofverzamelaar maken het een ideale oplossing voor stedelijke bouwgebieden, milieuvriendelijke gebieden,en afgelegen boorgroepen waar de betrouwbaarheid, stofbeheersing en stroom zijn cruciaal.

>> Vragen

V1: Wat is de maximale boordiepte en diameter voor JC843?
A: JC843 ondersteunt boordieptes tot 21 meter met gaatjes met een diameter van φ90 tot φ115 mm, met behulp van φ64×3000 mm boorstaven en een 3-inch DTH hamer.

V2: Wat voor soort motor en compressor gebruikt JC843?
A: Het wordt aangedreven door een 162-kW Yuchai-turbo dieselmotor en beschikt over een tweefasige luchtcompressor die 15 m3/min levert bij 1,8 MPa, geschikt voor continu hoogdruk DTH-boren.

V3: Is JC843 geschikt voor harde rotsomstandigheden?
A: Ja, JC843 is ontworpen voor middelgrote tot harde rotsformaties en is uitgerust met een Eaton 2K-roterende motor met een hoog koppel (2200 N·m) en een variabele toerental (0100 tpm).ideaal voor gesteente met een hoge druksterkte.

V4: Hoe is het voersysteem geconfigureerd?
A: Het maakt gebruik van een ketendreven voermeganisme met een slag van 3400 mm en een voermiddelverlenging van 1100 mm, dat tot 12 kN voerkracht kan leveren, waardoor stabiele en efficiënte push-pull-operaties worden gewaarborgd.

V5: Wat is de tramming snelheid en hoe mobiel is de rig?
A: De JC843 is gemonteerd op een kruipend chassis met een dubbele snelheid: 3 km/u (snel) en 1,5 km/u (langzaam), waardoor het betrouwbaar kan worden verplaatst over verschillende terreinen.

V6: Heeft het stofbeheersingsfuncties?
A: Ja, het is uitgerust met een 12-kern droog stofverzamelingssysteem dat de luchtbestanddelen tot een minimum beperkt en voldoet aan de milieu-normen voor stedelijke of gesloten werkplekken.

V7: Voor wat voor soort projecten wordt JC843 meestal gebruikt?
A: JC843 wordt veel gebruikt in steengroeven, fundering verankering, mijnbouw, waterput boren, en geothermische exploratie,met name wanneer een middelgrote boorgediepte en een hoge luchtdruk vereist zijn.
